48V轉5V高耐壓72V非隔離穩壓DCDC
所屬類別：電源產品分類>>穩壓電源
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2014-3-11 14:50:08
產品特性
n 開關型、效率高達95%
n 9-72VDC的輸入范圍
n 引腳兼容傳統78xx系列
n 無需外加散熱片
n 短路保護,過熱保護
n 低紋波、噪聲
n 滿足UL94-V0要求
n MTBF>200萬小時
n 工作溫度：-40℃～+85℃
產品概述

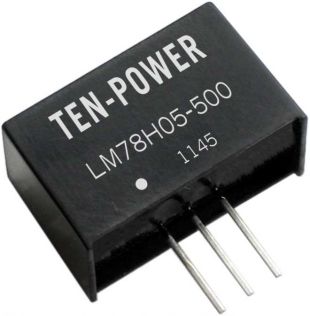

TEN-POWER的LM78Hxx-500系列是超小型、高效率的開關型穩壓器，具有超寬輸入范圍，可直接替代傳統78XX系列三端線性穩壓器。它效率高、發熱低，使用時無需散熱片。廣泛應用于汽車電子供電，工業電能表等電壓波動范圍大的負載點(POL)供電領域。
|
產品型號一覽表 | |||||||
|
型號 |
輸入電壓（V） |
輸出 |
效率% （滿載時） | ||||
|
標稱 |
Min |
Max |
電壓（VDC） |
電流（mA） |
Min Vin |
Max Vin | |
|
LM78H03-500 |
48V |
9 |
72 |
3.3 |
500 |
82 |
75 |
|
LM78H05-500 |
9 |
72 |
5.0 |
500 |
87 |
81 | |
|
LM78H06-500 |
9 |
72 |
6.5 |
500 |
91 |
84 | |
|
LM78H09-500 |
14 |
72 |
9.0 |
500 |
92 |
86 | |
|
LM78H12-500 |
17 |
72 |
12 |
500 |
93 |
89 | |
|
LM78H15-500 |
20 |
72 |
15 |
500 |
94 |
90 | |
|
LM78H24-300 |
36 |
72 |
24 |
300 |
95 |
91 | |
|
輸出特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
±2 |
±3 |
% | |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載 |
±0.4 |
±1.0 | ||
|
負載調整率 |
從10%的負載到100%的負載 |
±0.3 |
±0.6 | ||
|
紋波+噪聲 |
20MHz帶寬，10%的負載到100%的負載 |
25 |
60 |
mVp-p | |
|
短路保護 |
可持續，自恢復 | ||||
|
過熱保護 |
160 |
℃ | |||
|
輸出限制電流 |
700 |
1200 |
mA | ||
|
開關頻率 |
100%負載，輸入電壓范圍 |
120 |
-- |
800 |
KHz |
|
動態負載穩定性 |
100%到10%負載 |
±100 |
mV | ||
|
1.0 |
1.5 |
ms | |||
|
靜態電流 |
輸入電壓范圍 |
1 |
5 |
mA | |
|
溫度系數 |
±0.015 |
%/℃ | |||
|
最大容性負載 |
100 |
μF | |||
關于48V轉5V高耐壓72V非隔離穩壓DCDC的更多參數請下載數據手冊。
