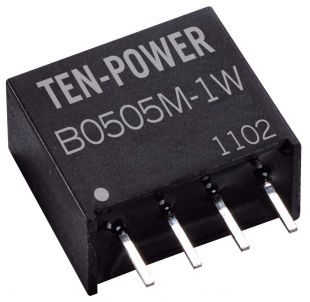

5V轉5V小體積低成本隔離DC-DC電源模塊
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2014-3-11 14:49:15
產品特性
n 開關型、效率高達82%
n 超低紋波噪聲
n 隔離電壓1000V
n 超小型，國際標準引腳
n 符合UL94-V0阻燃標準
n MTBF > 350萬小時
n 自然空氣冷卻，無需散熱片
工作溫度：-40℃～+85℃
產品概述
TEN-POWER的BxxxxM-1W 系列產品是專門針對線路板上分布式電源系統中需要產生一組與輸入電源高隔離電源的應用場合而設計的。該產品適用：
l 輸入電壓變化≤±10%
l 隔離電壓 ≤1000VDC；
l 純數字電路，一般低頻模擬電路。
產品型號一覽表 型號 輸入 輸出 效率 (典型值) 標稱值 輸入范圍 電壓 （VDC） 電流mA Max Min % B0503M-1W 5 4.5-5.5 3.3 303 30 75 B0505M-1W 5 200 20 80 B0509M-1W 9 111 12 82 B0512M-1W 12 83 8 82 B0515M-1W 15 67 7 81 B1205M-1W 12 10.8~13.2 5 200 20 78 B1212M-1W 12 83 8 79 B1215M-1W 15 67 7 79
|
輸出特性表 | |||||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 | ||
|
輸出電壓精度 |
10-100%負載，輸入電壓范圍 |
見輸出電壓誤差曲線圖 | |||||
|
輸出功率 |
0.1 |
--- |
1 |
W | |||
|
線性調節率 |
輸入標稱電壓±1% |
--- |
±1.2 |
±1.5 |
% | ||
|
負載調整率 |
10%到100%負載(3.3V 輸出) |
--- |
6.5 |
10 | |||
|
10%到100%負載(5V 輸出) |
--- |
3 |
10 | ||||
|
10%到100%負載(9V 輸出) |
--- |
4 |
10 | ||||
|
10%到100%負載(12V 輸出) |
--- |
3 |
10 | ||||
|
10%到100%負載(15V 輸出) |
--- |
4 |
10 | ||||
|
紋波+噪聲 |
20MHz帶寬,輸出無外接電容， |
見紋波噪聲曲線圖 | |||||
|
輸出短路保護 |
--- |
--- |
0.5 |
S | |||
|
溫度漂移 |
100%負載 |
--- |
--- |
0.03 |
%/℃ | ||
|
開關頻率 |
100%的負載，輸入電壓范圍 |
60 |
80 |
100 |
KHz | ||
關于5V轉5V小體積低成本隔離DC-DC電源模塊的更多參數請下載數據手冊。
