[導讀]UPS電源正在扮演一個更加純粹的“守護者”的角色——用更少的消耗換取更高的可靠性，這首先是數據中心大型化集約化發展的需要，同時也是時代對于數據中心建設綠色環保節能提出的新要求。

    隨著IT技術的發展，特別是云計算的興起，做為基礎物理設施的供電系統，其設計理念和配置方法也在發生著明顯的變化。國外一系列的數據中心建設案例呈現出這樣的特點，即提高系統的可靠性、更高的供電效率以及日益縮短的后備時間�？梢哉fUPS電源正在扮演一個更加純粹的“守護者”的角色——用更少的消耗換取更高的可靠性，這首先是數據中心大型化集約化發展的需要，同時也是時代對于數據中心建設綠色環保節能提出的新要求。

    更高的供電效率

　　隨著云計算的蓬勃發展,數據中心能耗的不斷增加已越來越受到業界人士的關注。2006年，美國數據中心的總耗電量約為610億千瓦時，總電力成本約為45億美金;而2011年，美國數據中心的總耗電量已超過1000億千瓦時，總電力成本高達74億美金。數據中心的成本、效率和可持續性受到了嚴峻挑戰。隨著數據中心耗電量急劇上升，“數據中心節能”成為未來數據中心建設的發展趨勢。UPS在數據中心中耗電量為18%，然而，由于UPS系統需要7x24小時在線運行，所以提高UPS供電效率可以帶來直接的電力節省。哪怕是些許的效率提升，每年也會節省大量的電費開支。影響UPS系統效率的兩個因素為：UPS系統自身的拓?fù)浣Y(jié)構和決定UPS負載因數的數據中心電源及配電的設計。

    UPS系統本身的設計結構很大程度上決定了效率。目前市面上UPS主要有兩種結構—在線互動式和在線雙轉換式。

　　在線互動式UPS將整流器和逆變器與市電輸入并聯。這種設計使得在線互動式UPS可以對市電(過壓或欠壓)進行補償;同時通過相應的電路，對諧波、瞬態波動和其他電力質量問題進行調節。當市電不可用或超出設定范圍，在線互動式UPS通過靜態開關將負載與市電隔離，同時切換到電池或飛輪等儲能裝置給負載供電。

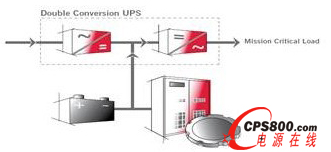

　　在線雙轉換式UPS系統雙變換式UPS系統將負載與市電完全隔離。在任何時刻都對負載提供100% 調整過的交流電。由于雙變換式UPS工作時對市電能量進行兩次變換 – 第一次是交流到直流，然后再是直流到交流，也因此得名“雙變換式UPS”。正常運行狀態下，即使市電沒有電力干擾，雙轉換UPS系統也會一直給負載提供處理過的交流信號。

　　使用雙轉換UPS，電源要從交流整流到直流，再?gòu)闹绷髂孀兊浇涣�，才能確保輸出端完整的正弦波及頻率保護功能，以及保護負載免受七種電力干擾的影響。這個方法既超出了現代IT設備的電源需求，又消耗了大量的能源。

　　比較而言，在線互動式UPS設計更簡單，在主電力通路上的器件更少，從而在保護負載的同時獲得更高的供電效率。由此可見，采用飛輪儲能UPS系統可以有效降低能耗已經成為一個不爭的事實。

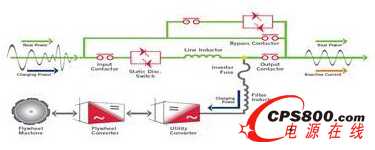

　　Active Power提供飛輪UPS即采用在線互動式設計，可以達到與在線雙變換式UPS相同的電力輸出質量，主要是采用了高速微處理器，可以在一個20ms周波內對市電采樣400次，快速對電源的瞬態問題作出響應。而飛輪儲能裝置對負載的輸入電路設計幾乎和在線雙變換式UPS相同。除了通過UPS架構對電能節省外，飛輪儲能系統相比蓄電池對環境條件(溫/濕度)要求更低，另外，飛輪儲能系統占地面積只有蓄電池1/4，大大降低了對制冷量和制冷空間的要求，從而進一步節省電能。以一個15000平方英尺的數據中心為例，按每平方英尺的IT設備運行功率為50W計算，每年需要消耗電能6.9 兆瓦時(MWh)。如果UPS電源系統在效率上提高5%，每年可降低384,000 千瓦時(kWh)的電能消耗，或大約節省3.8萬美元的電費開支(按0.10美元/千瓦時計算)，另外還可大量減少在冷卻負載方面的節省。

　　至于，對于在線互動式UPS最主要的質疑即針對市電頻率波動的處理能力，因?yàn)檩敵鲱l率是與市電同步，Active Power利用了同樣的微處理器解決這個問題，只允許+/- 0.2% 市電頻率的漂移，當市電超出這個范圍，將由飛輪進行供電，這樣做的結果是有效保證了供電質量。

　　更高的可靠性

　　數據信息的重要性的提升，使得數據中心的可靠性在政府和企業中的日益凸顯;雖然能效對于數據中心越來越重要，但運維人員仍然對于任何可能引起宕機風險的改變都極其慎重;更多的關于數據中心供電可靠性的知識可以幫助運維人員在提高數據中心供電效率的同時減少顧慮。

　　自從1996年，MTechnology 公司(MTech)一直采用風險概率評估法(PRA)這種科學的方法，對高效電力設備進行評估。風險概率評估法(PRA)是用于評估復雜系統可靠性和有效性的正式技術方法的集合。PRA技術通過綜合簡單部件故障率的已知信息，利用正式的數學模型，對系統可靠性作出令人信服的評估。對于大部分電氣、電子和機械部件來說，都有其可供參考的故障率數據。PRA的計算方法參考這些數據，并考慮到各部件在特定系統中相互作用的因素，利用專業知識將他們?nèi)诤弦黄�。所以，在系統組成以前，就能評估出復雜系統的故障率。

　　MTechnology 公司將停電分為兩類：

　　超過10秒鐘的長時間市電中斷：在這種情況下，通過命令自動轉換開關切換到運轉狀態，交流電源轉移到發電機，然后發電機啟動運行。在發達國家發生十秒鐘以上電力中斷的情況并不多見。事實上，根據美國電力研究所(EPRI)的評估結果顯示，用戶遭受電壓下跌的幾率要高出電力完全中斷幾率的十倍之多。在電力完全中斷的案例中，超過10秒鐘的情況不超過4%。

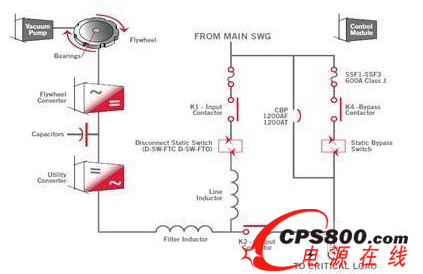

　　故障樹分析顯示，自動轉換開關故障是引起備用電源系統故障的最重要原因。使用中的自動轉換開關發生故障的次數大約占系統預期故障次數的95%。模型中使用了電機及電子學工程師聯合會黃金書(IEEE Gold Book)的數據，其故障率大約為每小時10-5，或超過100,000小時(11年以上)的故障平均間隔時間，這說明整套機電部件在持續使用中性能良好。因?yàn)樽詣?dòng)轉換開關只是單點故障，所以它的故障率占據了大部分的系統故障，且自動轉換開關故障幾乎總會導致系統故障。因?yàn)樽詣?dòng)轉換開關故障率、主開關柜故障率和發電機故障率是系統的主要故障率。下圖為故障樹模型的Active Power飛輪UPS簡化單線流程圖。

　　數據顯示：包含Active Power飛輪 UPS的系統幾乎不會發生故障。短時間電力中斷情況所作的模擬次數是長時間電力中斷模擬次數的100多倍。增加短時間電力中斷故障率將對以上結果有重要影響�！�

    小于10秒鐘的短暫市電中斷：這種情況下，在市電恢復前，UPS中儲存的能量足以支持負載正常運行，所以就不必考慮將電源轉移到發電機上的問題。在這種情況下，將會明顯顯現出兩套UPS系統核心可靠性的差別。

　　在短時間電力中斷的情況下，儲存的電能足可以維持任何電力干擾的通過時間。假定小于10秒的電壓下降和電力中斷情況占所有電壓下降和電力中斷情況96%，這個衡量標準在決定單個UPS系統可靠性方面具有重要作用故障樹分析顯示，可檢測到的電池故障和檢測不到的電池故障占所有雙轉換蓄電池故障的90%。在良好的維護保養及有效測試情況下，能夠降低電池故障率，上述雙轉換蓄電池的理論故障率是在這個基礎上得出的。參考MTech研究結果，經驗告訴我們蓄電池在實際的使用中并不可能如同模型中預測的那樣可靠。雙轉換蓄電池UPS系統中，最有可能運行失敗的模式是檢測不到的電池故障，檢測蓄電池單元是相當困難的工作。即使使用最樂觀的假設，即使每月檢測雙轉換蓄電池且可檢測出大量蓄電池故障)，其對比結果仍是飛輪 UPS系統具有更高的可靠性。在實際使用中，大部分電池故障是檢測不到的，所以飛輪UPS更具優點。有專家指出“UPS系統中最容易出現故障的部分就是蓄電池。唯一確保蓄電池可靠工作的方式就是定期測試。蓄電池可能表面看起來很好，但實際是處于失效的邊緣。大多數數據中心使用了幾乎10倍于實際需求的維護量。而‘過量維護’恰恰降低了系統的可靠性，因?yàn)槿藶楦深A(yù)是所有因素中可靠性最低的�！�

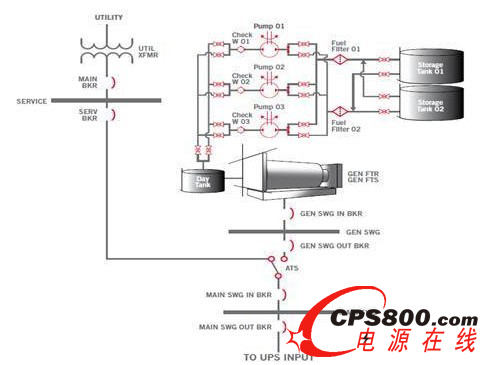

　　兩套系統的共有部分是：?jiǎn)温肥须婐侂姾屯ㄟ^開關柜及自動轉換開關同UPS系統輸入端相連的備用發電機。下圖中展示了連接到UPS輸入電路的市電、發電機、自動轉換開關和主開關柜的單線流程簡圖內容。

　　分析結果顯示雙轉換UPS系統發生故障的可能性高出飛輪 UPS系統七倍之多。飛輪UPS系統的一個優勢就是當需要時，飛輪儲能系統出現故障的概率非常小。換言之，如果在飛輪系統正常運行時市電發生中斷，則飛輪的電力輸出是幾乎可以保證的”

　　更短的后備時間

　　UPS配置30分鐘的后備電池曾經是行業標準，但如今已縮短到15分鐘或更短。這是數據中心業主試圖平衡可靠性和運維成本的結果，也是由于數據中心的容錯機制將更多依賴軟件和算法的控制，而降低了對基礎設施硬件冗余的依賴。

　　數據中心發展至今，在市電中斷時對數千臺甚至上萬臺IT設備實現關機的想法已經不現實，并且無法被業主接受;數據中心供電標準要求兩路市電或市電與后備發電機之間的手動切換。

　　15分鐘可以給后備發電機組“多一次啟動機會”的想法也不成立，因?yàn)槿绻�發電機組在最初的5至6秒鐘內無法啟動的話，那么就像汽車一樣，幾乎不可能在接下來的15分鐘內可以恢復啟動;數據中心供電標準要求后備發電機組必須在15秒內完成啟動帶載，并且目前的發電機技術完全可以滿足。

　　越來越多的客戶傾向于飛輪UPS的依據是，如果發電機系統不能在15秒內啟動并正常帶載的話，那么運維人員也不太可能會在15或者30分鐘內找到故障并立刻修復，數據中心的電力中斷將在所難免!”新建數據中心開始考慮是否真的需要30分鐘的后備時間，是否更短的時間也可以接受？據此，有研究機構預測將引發一場UPS選擇和配置的變革。過去認為是非主流或小眾市場的UPS技術在未來會得到推崇。而數據中心模塊化部署的趨勢必將推動這場變革。

　　對國內用戶來說，目前市電電源的可靠性達到3個99(99.9%)，有些重要的負載更采用雙路市電供電，市電的可靠性可以說已經達到了4個9，即99.99%。萬一市電中斷，后備電源的可靠性也可以達到3個9，從市電到后備電源的切換，在技術上只需要10秒的時間，這是一個公開的標準。目前，歐洲已經將這個時間定在了8秒。目前國內很多數據中心，多采用2N以上結構，使用飛輪UPS完全可以滿足應用。

　　近日，常州柴油發電機工廠， Active Power飛輪UPS與油機配合實測證明此言不虛。Active Power實測設備CleanSource1000KVA飛輪UPS數據顯示：飛輪UPS空載、半載系統切換時間分別為8.8秒、11.5秒;飛輪UPS帶載率55%、99%時，飛輪放電時間分別為36秒、20秒，飛輪飛輪UPS與油機“黃金搭檔”的默契配合，得到了大家一致贊譽。其供電效率也得到了驗證：當飛輪UPS帶載率50%、70%、滿載時，飛輪UPS供電效率分別為96%、97%及98%。飛輪UPS在測試中表現出來的優異性能，生動地展現了機械儲能UPS技術的卓越性能以及廣闊的發展空間。
