80V DC/DC 轉換器實現正或負的穩定電壓

    凌力爾特公司 (Linear Technology Corporation) 推出高輸入電壓 DC/DC 轉換器  LT3958，該器件面向升壓、反激式、SEPIC 和負輸出電源應用。這個器件在 5V 至 80V 的輸入電壓范圍內工作，具有一個內置 84V/3.5A 電源開關，能夠?qū)崿F(xiàn)高達 96% 的效率，從而非常適用于工業、汽車、醫療和電信應用。

    LT3958 能夠利用其兩個電壓反饋誤差放大器和基準電壓來產生一個正或負的穩定輸出電壓。一組用于正輸出電壓，另一組則用于負輸出電壓，并為正或負輸出提供了單個反饋引腳，從而使 LT3958 具有很高的通用性。利用 100kHz 至 1MHz 的可編程固定或可同步工作頻率，設計師能夠選擇寬范圍的電感器和電容器，以優化尺寸、性能和成本。其電流模式控制可在寬電源和輸出電壓范圍內穩定工作，該器件僅用陶瓷電容器就可完成設計，從而實現了更小的解決方案尺寸。其它特點包括可編程軟啟動、可調輸入欠壓閉鎖以及輸出過壓和過流保護。

    LT3958 在 -40°C 至 125°C 的溫度范圍內工作，采用具額外引腳間隔的 5mm x 6mm QFN-36 封裝，以支持高壓工作。千片批購價為每片 3.05 美元。

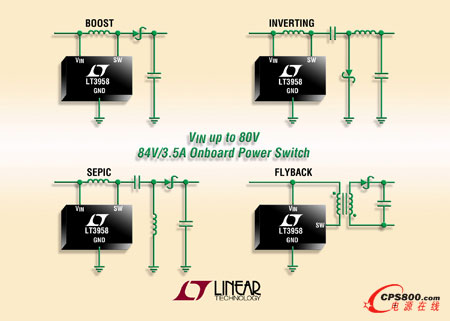

    照片說明： 80V 升壓、反激式、SEPIC 和負輸出 DC/DC 轉換器

    性能概要：LT3958

    · 面向升壓、反激式、SEPIC 和負輸出應用

    · 寬輸入工作電壓：5V 至 80V

    · 內置 84V/3.5A 電源開關

    · 用單個反饋引腳實現正或負輸出電壓設置

    · 可選固定 100kHz 至 1MHz 工作頻率

    · 可同步至外部時鐘

    · 可編程軟啟動

    · 真正電流模式控制

    · 額外的 IC 引腳至引腳間隔

    · 輸出過壓和過流保護

    · 具遲滯的可編程輸入欠壓閉鎖■
