凌力爾特推出USB OTG和過壓保護的開關電源管理器

在一個緊湊的12mm2占板面積中

    日前，凌力爾特公司(Linear Technology Corporation)推出一個電源管理器IC系列的最新成員LTC4160和LTC4160-1，該系列IC用于單節鋰離子/聚合物電池應用，其中包括媒體播放器、個人導航設備、數碼相機、PDA和智能電話。LTC4160/-1具有一個雙向開關電源管理器，該管理器可從USB為應用供電并給電池充電。同一個開關穩壓器反向工作時，可從電池獲得功率，無需任何額外組件，就可為USB On-The-Go (OTG)應用產生5V電壓并提供500mA電流。從USB供電時LTC4160/-1具有自動負載優先處理功能，還具有輸入過壓保護電路、一個獨立的電池充電器和一個理想二極管，所有這些組件都在一個緊湊和超低扁平(0.55mm)3mmx4mm UTQFN封裝中。LTC4160-1提供4.1V電池浮動電壓，從而允許高溫安全容限，同時LTC4160具有4.2V最終充電電壓，以實現優化的電池運行時間。

    片上開關穩壓器還具有100mA和500mA的可編程輸入電流限制，以實現增強的USB兼容性，以及具有設置為高達1.2A的交流適配器輸入電流限制。就快速充電而言，LTC4160/-1幾乎可將從USB端口獲得的2.5W功率全部轉換成充電電流，從而從一個500mA限制的USB電源實現了高達600mA的充電電流，從交流適配器實現了高達1.2A的充電電流。該器件提供一個過壓保護(OVP)控制電路，該電路防止偶然的高瞬態電壓應用對輸入的損壞。甚至當該IC正在為USB OTG供電時，該OVP電路也可以保護USB端口。

    LTC4160/¬-1具有自動負載優先處理功能的電源通路(PowerPath™)控制可無縫地管理多種輸入電源之間的電源通路，如交流適配器或USB端口和鋰離子/聚合物電池，同時優先向系統負載供電。甚至在電池完全放電的情況下，該IC的“即時接通”工作也能確保系統負載供電。

    LTC4160/-1的開關穩壓器具有電池跟蹤(Bat-Track™)自適應輸出控制，通過保持輸出電壓比電池電壓高約300mV，這極大地提高了電池充電器的效率。當輸入電源受限或未提供時，內部180mΩ理想二極管加上可選外部理想二極管控制器從電池到負載提供一條低損耗電源通路。LTC4160/-1的獨立電池充電器具有自主工作能力，可簡化設計并消除對實現充電終止的外部微處理器的需求。為了節省電池能量，LTC4160/-1在暫停模式從電池吸取<4uA的電流，而在理想二極管模式則吸取<8uA。

    LTC4160和LTC4160-1有現貨供應，采用緊湊、超薄(0.55mm)3mm×4mm 20引腳QFN封裝。以1,000片為單位批量購買，每片價格為2.85美元。如需更多信息，請登錄www.linear.com.cn。

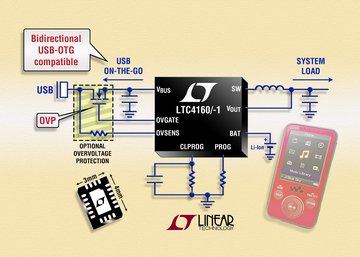

圖片說明：具USB OTG+電池充電器+OVP功能的開關電源管理器

性能概要：LTC4160和LTC4160-1

    • 具有USB OTG和OVP功能、以及鋰離子/聚合物電池充電器的開關電源管理器
    • 雙向開關穩壓器使從USB端口獲得的有限功率得到最佳使用，而且為USB OTG提供5V輸出
    • 過壓保護防止受到意外高壓應用的損壞
    • 電池跟蹤自適應輸出控制實現高效率充電
    • 甚至在電池完全放電的情況下實現“即時接通”工作
    • 最大充電電流從交流適配器可編程至高達1.2A，從USB端口為600mA
    • 電池浮動電壓：4.2V(LTC4160)，4.1V(LTC4160-1)
    • 低的電池供電靜態電流(8uA)
    • 在輸入電源受限或不可用時，180mΩ內部理想二極管加上可選外部理想二極管控制器提供低損耗電源通路
    • 耐熱增強型、超低扁平(0.55mm)20引腳3mm×4mm UTQFN封裝
