德州儀器通過遙控LED電路板打開照明設計創新之門

獨特的 RF 照明控制應用可驅動 LED 強度與色彩變化

    日前，德州儀器 (TI) 宣布推出無線遙控 RGB 發光二極管 (LED) 設計套件，進一步推進了照明領域的創新發展。TPS62260LED 與 TI 獲獎的 eZ430-RF2500 開發工具相輔相成，形成了一套全面支持的平臺，可為消費類電子產品、商業、各種專業及建筑應用等設計出令人振奮的、全新的彩色照明創新方案。

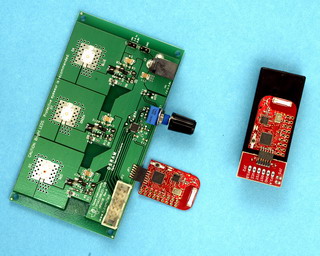

    TPS62260LED 電路板可控制燈泡的色彩和亮度，也可運行自動的色彩亮度變化程序，從而為低功耗照明設計開創了更多全新的可能性。設計人員可用三個OSRAM高亮度LED（紅色、綠色和藍色）生成不同色彩。MSP430F2131 超低功耗微控制器可用三個TPS62260LED驅動器生成的恒定電流控制每個 LED 的亮度，一個驅動器控制一個LED。

    此外，該設計模塊還能夠與TI TPS62240 降壓轉換器和 TPS62290 引腳兼容，它們的應用領域分別為面向室內環境照明的較低電流 LED 應用，以及面向戶外投射的較高電流 LED 應用。

無線控制使設計人員受益匪淺

    設計人員通過可直接與 TPS62260LED 電路板相連的 eZ430-RF2500 開發工具實現無線通信功能，這使設計人員能夠創建可通過 RF 控制的燈光照明網絡。利用 RF 遙控功能，我們就無需為控制燈光添加額外的基礎設施。使用 RF 照明控制技術將有助于改進 LED 燈光照明強度和色彩變化的管理。RF 遙控照明還能使構建自動化控制網絡等應用受益匪淺，因?yàn)樵摷夹g(shù)能在盡可能減少線路基礎設施改動的情況下將設備升級為 LED 照明。

價格與供貨情況

    TPS62260LED 電路板現已開始供貨，包括組裝的預編程 MSP430 微控制器及配套說明文檔。此外，eZ430-RF2500開發工具也接受預訂，如果設計人員希望對 MSP430 進行再編程，則可預訂獨立的MSP430閃存仿真工具，如 MSP-FET430UIF 開發工具等。TPS62260LED-338 電路板與 MSP430 閃存仿真工具現在都可以通過經銷商訂購。針對 MSP430 的 Code Composer Essentials 是一款適用于 MSP430微控制器構建與調試嵌入式應用的集成開發環境 (IDE)，可從 TI 網站免費下載。
