凌力爾特降壓型 DC/DC 轉換器和線性控制器

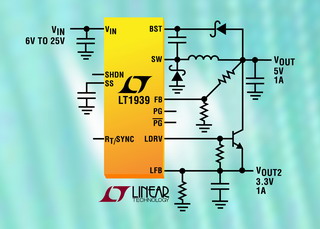

 凌力爾特公司 (Linear Technology Corporation) 推出采用 3mm x 3mm DFN 封裝的 2A、25V 降壓型開關穩壓器和線性控制器 LT1939。該器件在 3V 至 25V 的 VIN 范圍內工作，適用于調節多種電源，如受保護的汽車電池、工業電源和未穩壓的交流適配器。其 2.3A 內部開關可以在電壓低至 0.8V 時提供高達 2A 的連續輸出電流。開關頻率是用戶可編程的，可同步至 250kHz 至 2.2MHz，使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。集成的 LDO 控制器結合一個 NPN 晶體管，確保主通道具有噪聲非常低的輸出，或者可以用作為第二個通道。LT1939 采用 3mm x 3mm DFN-12 封裝，高開關頻率允許使用小的外部電容器和電感器，可組成占板面積非常緊湊和高熱效率的解決方案。
LT1939 采用高效 2.3A、450mVCESAT 開關，必需的振蕩器、控制和邏輯電路以及 LDO 控制器都集成在單個芯片中。特殊設計方法在寬輸入電壓范圍內實現了高效率，同時其電流模式拓?fù)鋵?shí)現快速瞬態響應和卓越的環路穩定性。其它特點包括電源良好標記和軟啟動功能。
以 1,000 片為單位批量購買，LT1939EDD 的價格為每片 3.05 美元。LT1939IDD 經過測試，并保證在 -40oC 至 125oC 工作結溫范圍內運作，價格為每片 3.66 美元。兩種版本都有現貨供應。

性能概要：LT1939
• 寬輸入范圍：3V 至 25V
• 在整個輸入范圍內實現短路保護
• 2A 輸出電流能力
• 在 250kHz 至 2.2MHz 范圍內以可調/可同步固定頻率工作
• 軟啟動/跟蹤功能
• 輸出可調低至 0.8V
• 具 13mA 輸出能力的可調線性穩壓器/驅動器
• 具互補輸出的電源良好比較器
• 低停機電流：12uA
• 耐熱增強型 3mm x 3mm DFN-12 封裝
