飛兆一體化穩壓器FAN2106可用于工業儀器儀表

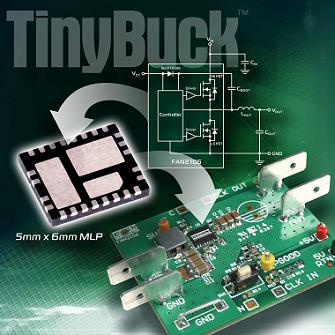

    飛兆半導體公司 (Fairchild Semiconductor)推出全新TinyBuck DC-DC降壓穩壓器系列的首款產品FAN2106，在超緊湊的模塑無腳封裝(MLP)中集成了1個先進的模擬IC、若干MOSFET和1個啟動二極管。

    FAN2106的外形尺寸只有5mm x 6mm，是目前業界最小型的6A、24V輸入集成式同步降壓穩壓器。這款高度集成的低高度、小面積器件比分立式解決方案大約減少50%的板空間，有助于提高設計靈活性。此外，F(xiàn)AN2106可把3V到24V的輸入電壓轉換為低至0.8V的輸出電壓，在 6A的輸出電流的情況下實現高達95%的效率。這種結構緊湊、易于使用和高效的穩壓器，廣泛適用于多種負載點 (POL) 應用，包括機頂盒、有線調制解調器、車載GPS、便攜式醫療設備、LED照明設備、工業儀器儀表以及超移動PC機、筆記本電腦和服務器等。

    飛兆半導體系統功率部副總裁Justin Chiang表示：“飛兆半導體的TinyBuck一體化模塊具備卓越的性能，可協助工程師應對主要的設計挑戰，如節省板空間、簡化設計和提高效率。作為該系列中的首項產品，F(xiàn)AN2106集成了我們最新的DC-DC PWM控制器，并在微型MLP封裝中整合了柵極驅動器、先進的MOSFET和啟動二極管。FAN2106結合了飛兆半導體在芯片設計中的電源工程專業能力和一流的器件封裝技術，提供完整的功率解決方案，進一步鞏固飛兆半導體公司作為功率專家 The Power Franchise的領先地位。”

FAN2106的主要特性包括：
— 寬的輸入電壓范圍：3V 到 24V
— 高集成度：取代一個降壓控制器、兩個柵極驅動器和兩個MOSFET
— 由于TinyBuck采用的 MLP封裝比兩個SOIC封裝加起來還要小，故可節省50%的PCB面積
— 集成了啟動二極管，使占用的板空間減至最小
— 可編程的開關頻率提供更高的設計靈活性
— 帶有欠壓、過壓、過流和熱保護電路，增強系統可靠性
— 內置可選節能模式，輕負載下可延長系統電池壽命

    FAN2106產品采用MLP無鉛封裝，能夠滿足甚至超越IPC/JEDEC的J-STD-020C標準要求，并符合現已生效的歐盟標準。
