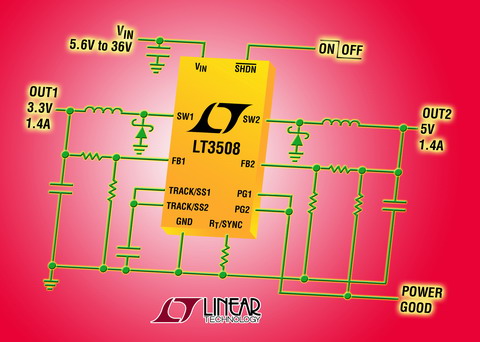

凌力爾特新品：雙通道電流模式 PWM 降壓型 DC/DC 轉換器(圖)
2.5MHz、40V 雙通道降壓型 DC/DC 轉換器為每通道提供 1.4A 電流
2007 年 2 月 27 日 － 北京 － 凌力爾特公司（Linear Technology Corporation）推出雙通道電流模式 PWM 降壓型 DC/DC 轉換器 LT3508，該器件具有兩個內部 40V、2A 電源開關，采用 24 引線 4mm x 4mm QFN 或 TSSOP-16E 封裝。每個通道能夠提供 1.4A 的輸出電流，效率高達 89%。
其 3.7V 至 36V 的寬輸入范圍使該器件非常適用于調節不同種類的電源，包括未穩壓的墻上變壓器、24V 工業電源和汽車電池。就汽車應用而言，LT3508 的最低 3.7V 輸入電壓使其能夠在低于 4V 的輸入工作，這對滿足汽車“冷車發動”要求極為重要。類似地，該器件的 36V 工作電壓和 40V 的最高電壓使其能夠承受在負載突降情況下出現的各種瞬變。其 250kHz 至 2.5MHz 的開關頻率是用戶可編程的，從而可最大限度地提高效率，同時又可采用纖巧、低成本的電感器和陶瓷電容器，而且能產生低的和可預測的輸出紋波。
LT3508 的低 VCESAT（1.4A 時為 300mV）內部開關具有高達 89% 的效率，最大限度地減輕了熱量問題。LT3508 的兩個轉換器可與共用外部時鐘輸入或內部振蕩器同步，并在兩個通道之間保持 180o 相移，以降低輸入電壓紋波。內部 0.80V 基準可用來產生低于 1V 的輸出電壓，為最新一代低壓 DSP 和微控制器供電就需要這么低的電壓。獨立跟蹤、軟啟動和電源良好（Power-Good）電路使電源排序變得簡單。低壓差內部開關實現高達 98% 的占空比，同時內部逐周期限流保護器件免受輸出短路影響。低電流（<2uA）停機延長了由電池供電的系統運行時間。
分別采用耐熱增強型 4mm x 4mm QFN-24 或 TSSOP-16E 封裝的 LT3508EUF 和LT3508EFE 都有現貨供應。以 1,000 片為單位批量購買，每片 LT3508EUF 的起價為 3.35 美元，而每片 LT3508EFE 的起價為 3.50 美元。
性能概要：
• 寬輸入范圍：3.7V 至 36V（最高 40V）
• 兩個具內部電源開關的 1.4A 輸出開關穩壓器
• 可調 250kHz 至 2.5MHz 開關頻率
• 可在整個頻率范圍內同步
• 反相開關降低紋波
• 采用小型電感器和陶瓷電容器
• 準確的可編程欠壓閉鎖
• 獨立跟蹤、軟啟動和電源良好電路簡化了電源排序
• 輸出可調低至 800mV
• 小型 4mm x 4mm 24 引腳 QFN 或 16 引腳耐熱增強型 TSSOP 表面貼裝封裝
其 3.7V 至 36V 的寬輸入范圍使該器件非常適用于調節不同種類的電源，包括未穩壓的墻上變壓器、24V 工業電源和汽車電池。就汽車應用而言，LT3508 的最低 3.7V 輸入電壓使其能夠在低于 4V 的輸入工作，這對滿足汽車“冷車發動”要求極為重要。類似地，該器件的 36V 工作電壓和 40V 的最高電壓使其能夠承受在負載突降情況下出現的各種瞬變。其 250kHz 至 2.5MHz 的開關頻率是用戶可編程的，從而可最大限度地提高效率，同時又可采用纖巧、低成本的電感器和陶瓷電容器，而且能產生低的和可預測的輸出紋波。
LT3508 的低 VCESAT（1.4A 時為 300mV）內部開關具有高達 89% 的效率，最大限度地減輕了熱量問題。LT3508 的兩個轉換器可與共用外部時鐘輸入或內部振蕩器同步，并在兩個通道之間保持 180o 相移，以降低輸入電壓紋波。內部 0.80V 基準可用來產生低于 1V 的輸出電壓，為最新一代低壓 DSP 和微控制器供電就需要這么低的電壓。獨立跟蹤、軟啟動和電源良好（Power-Good）電路使電源排序變得簡單。低壓差內部開關實現高達 98% 的占空比，同時內部逐周期限流保護器件免受輸出短路影響。低電流（<2uA）停機延長了由電池供電的系統運行時間。
分別采用耐熱增強型 4mm x 4mm QFN-24 或 TSSOP-16E 封裝的 LT3508EUF 和LT3508EFE 都有現貨供應。以 1,000 片為單位批量購買，每片 LT3508EUF 的起價為 3.35 美元，而每片 LT3508EFE 的起價為 3.50 美元。
性能概要：
• 寬輸入范圍：3.7V 至 36V（最高 40V）
• 兩個具內部電源開關的 1.4A 輸出開關穩壓器
• 可調 250kHz 至 2.5MHz 開關頻率
• 可在整個頻率范圍內同步
• 反相開關降低紋波
• 采用小型電感器和陶瓷電容器
• 準確的可編程欠壓閉鎖
• 獨立跟蹤、軟啟動和電源良好電路簡化了電源排序
• 輸出可調低至 800mV
• 小型 4mm x 4mm 24 引腳 QFN 或 16 引腳耐熱增強型 TSSOP 表面貼裝封裝
