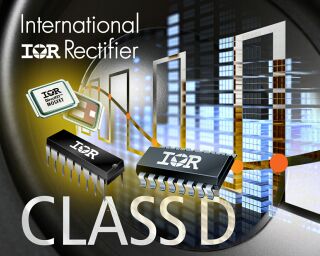

IR新款D類音頻芯片組采用IRS2092音頻驅動器IC

    國際整流器公司(International Rectifier)近日推出了采用IRS2092集成式音頻驅動器IC的芯片組，具有保護式脈寬調制(PWM)開關和IR完整的數字音頻MOSFET等特性。該芯片組主要針對從50W至500W的中功率、高性能D類音頻放大器應用，例如家庭影院、家庭立體聲音響、有源揚聲器、樂器和專業音頻應用等。

    新型芯片形成的D類音頻解決方案要比AB類設計方案的面積更小。例如，在100W的應用中，IRS2092 IC和IRF6645 DirectFET MOSFET可以減少60%的占板面積，也比典型材料表減少20%的器件數量。

   新的音頻驅動IC基于半橋拓撲構架，集成了D類設計實現所需的四個基本功能，其中包括誤差放大器、PWM比較器、柵極驅動器和強大的保護電路。因此，這款緊湊型16引腳IC具有極高的抗噪性，可以降低開始和結束時的破音，同時極大地減少一些諸如過負載保護等非常復雜而又昂貴的設計工作。

    IRS2092的主要功能包括：頻率可達800kHz的模擬PWM調節器、具有自復位控制功能的可編程雙向過電流保護(OCP)、欠壓鎖定保護(UVLO)，以及可以擴展功率設計的可編程預置死區時間等。
