德州儀器推出高性能時鐘合成器與抖動清除器(圖)

　　日前，德州儀器(TI)宣布推出一款具有業界最低相位噪聲與抖動的時鐘合成器與抖動清除器——CDCM7005。該解決方案具有更高性能及更好的設計靈活性，可用于2.5G/3G無線基站、數據通信、醫學影像和測量測試等領域。

　　CDCM7005可提供高精度穩定頻率，適用于諸如模數轉換器(ADC)、數模轉換器(DAC)、數字上變頻器(DUC)和數字下變頻器(DDC)等信號鏈器件。同時，該器件還具有-219dBc/Hz (PLL質量因素)的業界最低相位噪聲、LVPECL為162fs和LVCMOS為232fs的最低相位抖動性能，以及20ps的最大輸出偏移。此性能不僅能夠在較高的輸入頻率下對諸如ADC等數據轉換器進行欠采樣，而且還能提供最高的信噪比。

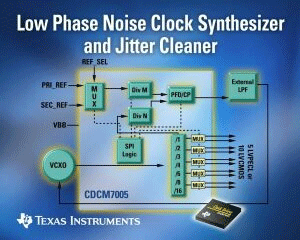

　　CDCM7005擁有可最大化設計靈活性的各種特性，其中包括用于編程與獨立支持控制的串行外設接口(SPI)邏輯。該器件可使高達2.2GHz (LVPECL)的壓控晶體振蕩器(VCXO)頻率與兩個基準時鐘的任意一個實現同步，以提供清潔的高頻時鐘輸出。這些輸出可以按1、2、3、4、6、8或16的比率進行劃分，并可提供LVCMOS與LVPECL級別的輸出選擇。

　　該解決方案還具備其它一些特性，包括可為單端VCXO提供正確電壓的器件偏置電壓(VBB)引腳，從而消除了采用外部電阻器的麻煩，明顯簡化產品的設計過程。此外，CDCM7005還支持頻率保持模式和快速頻率鎖定功能，以實現自動防護及更高的系統冗余能力。

　　3.3V的CDCM7005現已上市，目前可通過TI及其授權分銷商進行訂購。該器件工業溫度范圍介于-40℃至85℃之間，封裝采用64引腳、0.8mm的BGA和48引腳0.5mm的QFN形式。批量為1,000片時，建議零售單價為10.75美元。評估板也已同步上市。
