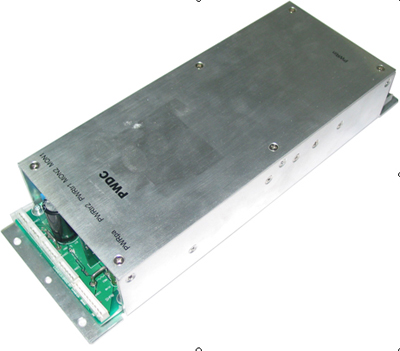

兩路輸出的DC/DC中功率電源GPDD311M28-2B
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：cehua@gold-power.com
聯系電話：0755- 83433152
聯 系 人：張小姐
更新時間：2011/7/20 16:19:25
GPDD
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：5%～95%
4、絕對濕度：0.26～
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：系統內壁自然傳導散熱
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vdc |
-35 |
-48 |
-62 |
正常工作 |
|
輸入起機電壓范圍 |
Vdc |
-38 |
-48 |
-59 |
|
|
最高極限輸入電壓 |
Vdc |
|
|
-80 |
模塊可以不工作，但不能損壞。 |
|
啟動沖擊電流 |
A |
|
|
15 |
|
三、輸出電氣特性
1、基本輸出特性
|
輸出電壓 |
輸出電壓范圍 |
輸出電流范圍 |
穩壓精度 |
負載調整率 |
源調整率 |
紋波+噪聲 |
|
+28V |
27.50～28.5V |
|
≤±2％ |
≤±2％ |
≤±1％ |
≤150ｍV |
|
+5.5V |
5.40～5.60V |
|
≤±2％ |
≤±2％ |
≤±1％ |
≤50ｍV |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF電容和10uF/35V電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
|
307 |
|
|
|
輸出效率 |
％ |
89 |
|
- |
額定輸入，滿載輸出 |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
|
|
緩啟動時間 |
S |
|
|
4 |
-48V輸入，額定負載，保證輸出電壓線性啟動 |
|
動態響應過沖 |
% |
|
|
±5 |
25％～50％～25％或 50％～80％～50％負載變化，負載突變速率為 |
|
動態響應恢復時間 |
us |
|
|
200 | |
|
源瞬態效應時的輸出電壓過沖 |
% |
|
|
±5 |
85%(500ms)～110%(500ms) 額定輸入電壓變化 |
|
開關機過沖幅值 |
% |
|
|
±5 |
|
|
輸出上升時間 |
ms |
|
|
400 |
輸出電壓從10%上升至90%，額定負載 |
|
電話衡重雜音電壓 |
mV |
|
|
2 |
|
|
寬頻雜音電壓 |
mV |
|
|
50 |
3.4kHz～150kHz |
|
mV |
|
|
20 |
0.15MHz～30MHz |
庫存充足,價格優惠!
深圳金威源科技有限公司為為客戶在特定領域或行業提供創新性、個性化的解決方案和產品服務，本網站中為金威源公司部分產品，如果你未找到你需要的產品，或者想要更詳細的產品服務，請致電0755-83433152或E-mail:cehua@gold-power.com，我們將快速的、準確的為您提供最實用的產品技術資料，提供全方位、多元化的解決方案。
