一、系統組成

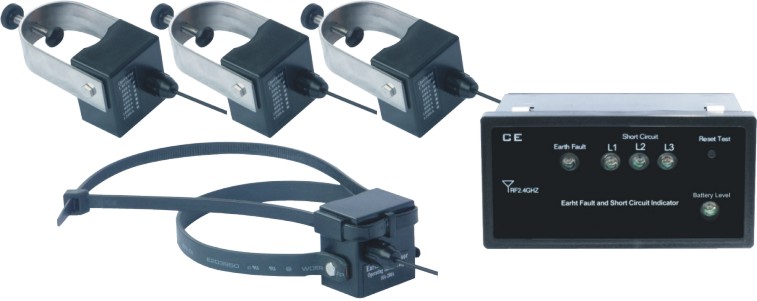

    該系統由如下幾部份組成：
    一、3支短路電流傳感器
    二、1支接地電流傳感器
    三、1個控制報警指示器
    三個部份用電纜和光纜相互連接組成。
二、典型應用
    該系統是專為電網供電系統自動監控而設計的檢測裝置，適用于35KV（含）以下中高壓開關設備及變配電系統。主要用于檢測、指示、傳遞故障信號和發送遠程指示報警，同時還具備記憶和恢復功能。使維護人員能精確判別故障發生的區間，提高故障分析的能力，以便迅速排除故障，縮小停電區域，縮短停電時間。對確保電網安全運行，提高電網供電質量起著重要作用。該系統主要安裝在高壓開關柜、環網柜、電纜分接箱等電器設備饋出回路及變配電系統中，能夠檢測到最小漏電電流為10A以上的漏電故障。
三、功能介紹
    短路電流傳感器、接地電流傳感器直接安裝在電力電纜上，由它感測線路中的故障電流，當故障電流超過預調的報警門限，顯示儀上的報警LED開始閃亮。本儀表可以濾除由開關電流等形成的尖峰電流，避免錯誤的觸發。
四、主要特點
    1、抗干擾能力強：
    傳感器與檢測對象始終處于等電位狀態，不受周圍任何電磁場等干擾，不存在絕緣擊穿問題。光耦隔離，光纜和電纜傳輸，故檢測的信號安全、準確、可靠、穩定。
    2、采用微控制芯片：
    由于故障是偶發性的，正常時微控制芯片及相關電路進入休眠節能狀態；一旦有接口故障信號發生，立即喚醒微控制芯片及相關電路，啟動設置程序并開始計時，使LED按一定的頻率和占空比工作，同時繼電器動作并遠程報警；動行到設定的復位時間或按下復位按鈕后，LED停止工作，繼電器復位，微控制芯片及相關電路重新進入休眠節能狀態。
    3、傳感器為無源：
    直接在線檢測信號，利用故障電流產生的電磁場變化，產生脈沖信號激勵電路工作，不影響電網的正常工作。
    4、鋰電池供電：
    無需外接電源，供電質量穩定可靠。一節鋰電池供電，使用壽命可達五年以上。
五、技術特性
    1、電流測量范圍：
    短路電流傳感器：150A～1500A，響應時間60ms（可根據用戶要求定做）
    接地電流傳感器（光纖輸出型）：20A～200A，響應時間200ms（可根據用戶要求定做）
    接地電流傳感器（電纜輸出型）：10A～200A，響應時間200ms（可根據用戶要求定做）
    2、測量精度：±10%FS
    3、工作溫度：－20℃～＋65℃
    4、顯示器控制單元：
    復位延遲時間：0.5H、1H、10H、40H四檔選擇（出廠時統一設為0.5H）
    5、電源供應：可選：～90V至～220V選項（或3.6V鋰電池）
    6、遠程控制：最大AC 230V／50W～150W
    7、靜態功耗：3.6V鋰電池供電（≤5μA）
    8、報警時最大功耗：3.6V鋰電池供電（≤10mA）
六、安裝方式
    顯示儀器安裝在高壓區的外面，短路電流傳感器可安裝在有屏蔽層或無屏蔽層的相線電纜上均可，接地電流傳感器必須同時安裝在三條相線上，以保證測量到三條電纜電流的總合。短路電流傳感器是經由光纖連接到顯示儀，接地電流傳感器經由電纜或光纖連接到顯示儀。
    安裝接地故障傳感器時，把鋼帶兩端緊固螺絲擰出，使鋼帶脫出后將三相電纜套入其中，在合適的位置將緊固螺絲擰緊，收緊尼龍扎帶，使之不能松動，然后將電纜或光纜與顯示儀器后面板的接地傳感器接線端子相連接。
    安裝短路故障傳感器時，將緊固環兩端的螺絲擰下，套住電纜后，將緊固環上的螺絲擰緊，并將調節螺桿旋動，使之固定在電纜上。然后將光纜的一端與光纜接口連接，將螺絲旋緊，光纜的另一端與顯示儀器后面板的短路接口連接，連接時應注意相位。
    安裝完畢，按下檢測／復位按鈕進行自檢，指示燈閃爍，表示顯示儀器工作正常，然后再次按下按鈕，指示燈停止閃爍，即可投入運行。
    短路、接地電流故障指示器的復位有下列三種方式：
    1．自動復位，可預調0.5H～40H的延遲復位；
    2．用儀表的按鈕手動復位；
    3．當電網電壓恢復（如果儀表的電源是由電網電壓供電的情況下）。
