二合一防雷器（網絡）
產品詳情
| 免費咨詢電話：400-6868-213
應急服務熱線：023-68653875 |
 |
| |

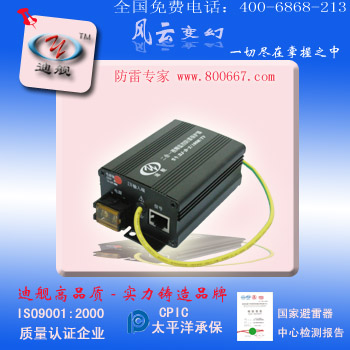

名稱：二合一視頻監控防雷器（網絡攝像機）
型號: DJ-D-2/100M/TV
品牌: 迪 艦
顏色: 黑 色
產品介紹:
迪艦-攝像機專用防雷器包括（三合一防雷器、二合一防雷器，二合一網絡防雷器）產品集成攝像機電源、視頻信號、控制信號，完全保護為一體（集成方式按型號定）采用高能防浪涌元器件,大功率長壽命,串連線路設計三級濾壓保護,進口TVS雪蹦鉗位線路確保低殘壓,特殊生產工藝,先進的劣化報警技術,外觀大方新穎.安裝方便.集成式設計,成本低效果好.高性能。可對各種新型交直流攝像機進行一體化精細SPD防浪涌/防雷/避雷/過流過電壓保護 |
二合一防雷器（網絡）詳細參數
|
|
|
|
|
產品介紹:
迪艦-攝像機專用防雷器包括（三合一防雷器、二合一防雷器，二合一網路防雷器）產品集成攝像機電源、視頻信號、控制信號，完全保護為一體（集成方式按型號定）采用高能防浪涌元器件,大功率長壽命,串連線路設計三級濾壓保護,進口TVS雪蹦鉗位線路確保低殘壓,特殊生產工藝,先進的劣化報警技術,外觀大方新穎.安裝方便.集成式設計,成本低效果好.高性能。可對各種新型交直流攝像機進行一體化精細SPD防浪涌/防雷/避雷/過流過電壓保護。
產品特性:
◆多功能防浪涌過電壓精細保護
◆大流量 (15~30KA)
◆低殘壓 (TVS雪蹦鉗位線路)
◆高速反應(1~25NS)
◆劣化指示(視頻信號切斷技術)
◆全保護(三合一 .二合一設計)
◆低損耗(進口插件線對線設計)
◆長壽命免維護(5年質保)
◆防線路出錯保護
◆交直流電源通用
◆三級濾壓串聯保護
產品適用:
本產品針對單相交流直流供電帶云臺攝像機/槍型定點攝像機等，各類最新型所有常用攝像機
產品參數：
|
產品名稱 |
三合一視頻監控防雷器 |
二合一視頻監控防雷器 |
|
產品型號 |
DJ-D-3/100M/TV |
DJ-D-2/100M/TV |
|
額定工作電壓Un |
220V |
48V |
220V |
48V |
|
最大持續工作電壓Uc |
255V |
70V |
255V |
70V |
|
電源保護水平Up |
<1200V |
<300V |
<1200V |
<300V |
|
視頻保護水平Up |
<12V |
|
控制保護水平Up |
<68V |
|
電源
標稱放電電流In(8/20) |
20kA |
|
電源
最大放電Imax(8/20) |
40kA |
|
視頻/控制
標稱放電電流In(8/20) |
10KA |
|
視頻/控制
最大放電Imax(8/20) |
20KA |
|
電源反應時間tA |
<25ns |
|
視頻/控制反應時間tA |
<1ns |
|
電源額定負載電流 |
3A |
|
視頻信號工作電壓Un |
5V |
|
最大持續工作電壓Uc |
6.8V |
|
控制信號工作電壓Un |
24V |
|
最大持續工作電壓Uc |
68V |
|
信號/視頻傳輸率Vs |
1~20Mbps RJ45=10~100Mbps |
|
插入損耗 AE |
AE<0.5db |
|
回波損耗 AR |
≤20db |
|
二合一組合方式 |
電源+BNC 電源+接線端子 電源+RJ45 |
|
RJ45保護線腳 |
1.2．3．6 |
|
外殼材料 |
金屬外殼 |
|
外殼規格 |
11.5*6.5*4cm |
|
保護等級 |
3級濾壓精細級保護 |
|
外殼防護等級 |
IP20 |
|
接線方式 |
接線端子 BNC RJ45 |
|
失效模式 |
對地短路 |
|
接地電阻Ω/線徑 |
≤4Ω 2.0m㎡ |
|
工作溫度范圍 |
-40℃～+70℃ |
|
空氣相對濕度 |
室內溫度條件下30％～90％ |
|
執行標準 |
GBl8802.1、lEC61643-1 |
安裝方式
注意事項：
1: 防雷器輸出端所有端口均連接被保護設備
2: 正負線路不要接反或接錯
3: 防雷器安裝在被保護設備前端1米內越近越好
4: 設備需要定期檢查，產品劣化后必須立即更換
5: 切記不可帶電作業
6: 接地一定要良且直電阻不得大于4歐姆
7：防雷器是防雷工程中的一部分，為了確保安全必須由具備國家防雷施工資質的工程單位設計施工
8：防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災
如有不明之處請聯系我們 聯系電話：4006868213 | | | | | | | | | | | |
