商品簡介：

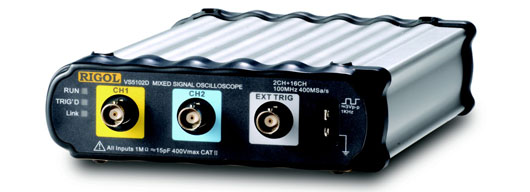

VS5000 虛擬示波器采用了精密加工鋁合金外殼，美觀耐用，上機操作界面也親切而易于上手。性能上，VS5000具備了雙通道的模擬輸入和16通道的數字輸入通道，400 MSa/s的實時采樣率，25 GSa/s等效采樣率，1M的存儲深度。同時，VS5000還配備了高速USB2.0接口及LAN接口，用戶在現場或遠程均可實現無障礙測試。 VS5000 是RIGOL虛擬儀器的一款里程碑產品，她的出現將為測量測試領域家族帶來新的希望。

詳細說明：


	設備尺寸：寬×高×深＝141mm×45mm×217mm

	1、可選裝16通道邏輯分析儀，實現混合信號示波器
	2、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s
	3、存儲深度高達1M采樣點
	4、外置設計，體積小巧，橫置/立放任意；精密加工鋁合金外殼，美觀耐用
	5、高速USB 2.0接口

型號	VS5102	VS5062	VS5042	VS5022
帶寬	100 MHz	60 MHz	40 MHz	25 MHz
選配	無
型號	VS5102D	VS5062D	VS5042D	VS5022D
帶寬	100 MHz	60 MHz	40 MHz	25 MHz
選配	邏輯分析儀

·應用

1. 電子線路調試
2. 電路功能測試
3. 信號邏輯關系驗證
4. 混合信號電路測量
5. 教育和技術培訓

·特點及優點

1、可選裝16通道邏輯分析儀，實現混合信號示波器
2、實時采樣率400MSa/s，等效采樣率高達25GSa/s
3、存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
4、外置設計，體積小巧，橫置/立放任意；精密加工鋁合金外殼，美觀耐用
5、雙通道+外觸發，根據帶寬分為100MHz、60MHz、40MHz、25MHz 多種型號
6、集成高速USB 2.0 接口
7、 20種自動測量功能
8、光標測量包括手動模式、追蹤模式和自動測量模式
9、內嵌FFT頻譜分析功能
10、內置硬件頻率計
11、集成局域網 LAN 接口
12、與臺式示波器類似的使用界面，親切而易于上手

·性能參數

規格	VS5102	VS5062	VS5042	VS5022
帶寬	100 MHz	60 MHz	40 MHz	25 MHz
存儲深度	1M采樣點（單通道），512K采樣點（雙通道）
通道	雙通道＋外觸發
實時采樣率	400 MSa/s
等效采樣率	25 GSa/s
上升時間	3.5 ns	5.8 ns	8.7 ns	14ns
掃速范圍	5 ns/div 至 50 s/div		10 ns/div 至 50 s/div	20 ns/div 至 50 s/div
靈敏度范圍	2 mV/div 至 5 V/div（在輸入BNC處）
觸發靈敏度	0.1 div 至 1.0 div，用戶可調節
觸發模式	邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發
觸發源	CH1、CH2、Ext、Ext/5、AC Line
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量
光標	手動、追蹤和自動測量
接口	USB Device，LAN
配件	探頭×2（1x，10x切換），電源適配器，用戶手冊
電源	(AC 100 V – 240 V, 50 Hz – 60 Hz)輸入，DC 5V/3A輸出的開關電源模塊供電
重量	0.7 kg

規格	VS5102D	VS5062D	VS5042D	VS5022D
帶寬	100 MHz	60 MHz	40 MHz	25 MHz
存儲深度	1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
通道	雙通道＋外觸發＋16通道邏輯分析儀
實時采樣率	400 MSa/s，200 MSa/s（邏輯分析儀）
等效采樣率	25 GSa/s
上升時間	3.5 ns	5.8 ns	8.7 ns	14 ns
掃速范圍	5 ns/div 至 50 s/div		10 ns/div 至 50 s/div	20 ns/div 至 50 s/div
靈敏度范圍	2 mV/div 至 5 V/div（在輸入BNC處）
門限類型（邏輯分析儀）	TTL＝1.4V,CMOS=2.5V,ECL=-1.3V,USER=-8.0V - +8.0V
觸發靈敏度	0.1 div 至 1.0 div，用戶可調節
觸發模式	邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發、碼型觸發、持續時間觸發
觸發源	CH1、CH2、Ext、Ext/5、AC Line、D0-D15
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2
光標	手動、追蹤和自動測量
接口	USB Device，LAN
配件	探頭×2（1x，10x切換），電源適配器，用戶手冊，數字探頭組件
電源	(AC 100 V – 240 V, 50 Hz – 60 Hz)輸入，DC 5V/3A輸出的開關電源模塊供電
重量	0.7 kg

性能參數、特點及優點（點擊查看）

	1、16通道邏輯分析儀，實現混合信號示波器
	2、USB 2.0接口，即插即用
	3、LAN遠程控制接口，支持虛擬終端顯示和控制

·豐富的觸發功能


	可調觸發靈敏度		邊沿觸發		斜率觸發		交替觸發

·人性化設計


	Ultrazoom		波形亮度

·邏輯分析儀模塊

			選配16通道邏輯分析儀，實現混合信號示波器
	邏輯分析儀模塊		選配16通道邏輯分析儀，實現混合信號示波器		碼型觸發		持續時間觸發

·標準配件


電源適配器＋電源線	探頭2根	USB 數據線	VS5000 測控軟件光盤


用戶手冊＋產品保修卡	邏輯分析儀模塊	邏輯測試夾	數據排線
