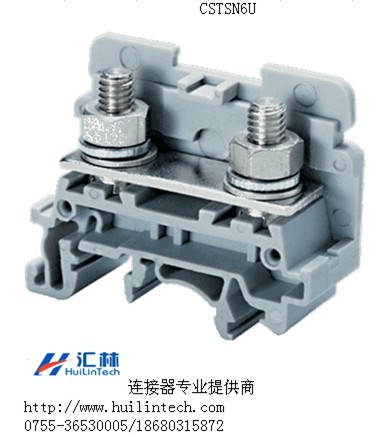

CSTSN6U端子 35平方進線端子 大電流125A端子
螺栓型接線端子，螺絲刀操作M6螺母，通用安裝
此種端子適用于易受劇烈振動的連接應用。接線時線纜纏繞在環形/叉形接線片（套管）上，接線片使用螺釘固定到端子中的扁平電流排上。該系列包括適用線纜尺寸從1.5到35平方毫米。借助于一個外部短接片就可以實現交叉連接。短接片絕緣，可防電擊。建議使用塑料防護罩以完全遮蓋這些組件。
技術數據
額定電壓 1000 V
額定電流 125 A
拉緊轉矩 3 Nm
外殼材質 聚酰亞胺（尼龍）
相比起痕指數 1
標準顏色 灰色
連接類型 螺釘/母線/螺栓
產品功能 直通型
進線指示 側進式
安裝方式 DIN32/ DIN35/ DIN35-15導軌
螺栓尺寸 M6
操作工具 螺母扳
額定沖擊電壓 8 V
污染等級 3

連接數據
軟導線最小橫截面 1.5 mm²
軟導線最大橫截面 35 mm²
導線截面AWG/K cml最小 22 AWG
導線截面AWG/K cml最大 2 AWG
兩個相同截面的導線，多股最小 1.5 mm²
兩個相同截面的導線，多股最大 35 mm²
剝線長度 12 mm

尺寸
DIN 32 軌 46.3 mm
DIN 35 x 15 mm 導軌 48 mm
DIN 35 x 7.5 mm 導軌 40.7 mm
長度 50 mm
寬度(厚度) 17 mm
