C46諧振電容器
所屬類別：電源配套分類>>電子元件
電子信箱：hydl@hy-el.com
聯系電話：020-87023331
聯 系 人：韓經理
更新時間：2013-5-4 17:05:57

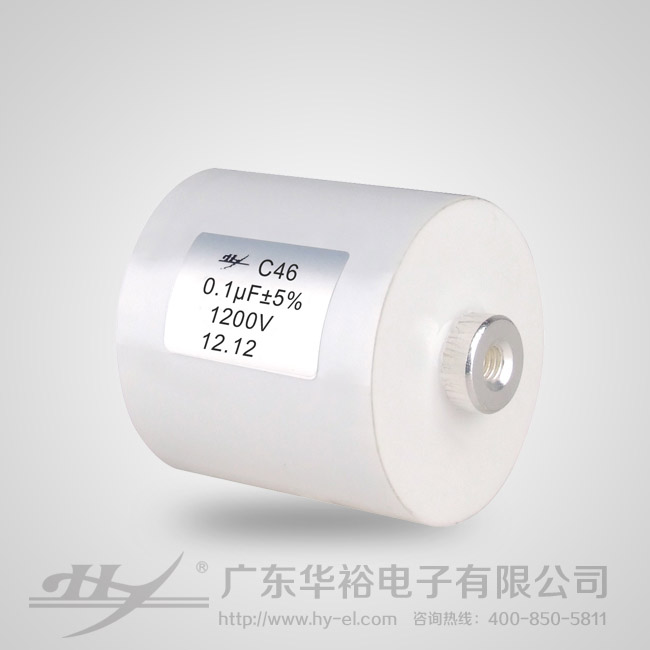

C46諧振電容器
|
型號 |
規格 |
價格(元） |
尺寸（mm) |
引出 |
|
C46 |
0.1/vF/1200V |
10 |
D44*L 44 |
M6.M8 |
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于大功率的高頻諧振設備中
Widely used in high power high frequency resonant device
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：雙面金屬化與金屬化膜內串結構
封裝：外包阻燃邁拉膠帶，阻燃（94V-0級）環氧封裝
引出： M6銅螺母或焊片引出
高電壓、高頻率、高dv/dt特性
能承受大電流
Dielectric：Polypropylene film
Structure: double metal and metal film inner series structure
Coating：Polyester tape wrapping with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：M6 copper nut or lug
High voltage, high frequency, high dv\/dt characteristics
Can withstand high current
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 |
|
工作溫度范圍/Operating temperature range |
-40℃～85℃ |
|
容量范圍/Capacitance |
0.06μF～8μF |
|
額定電壓/Rated Voltage |
1200Vdc～5000Vdc |
|
容量偏差/Tolerance |
±5%;±10% |
|
極間耐電壓/Test voltage between terminals |
1.5Ur 60s 25℃±5℃ |
|
極殼耐電壓/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
損耗角正切/Dissipation factor |
tgδ≤10×10-4 at 25℃±5℃，1kHz |
|
絕緣電阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
耐電流沖擊能力/Withstand strike current ability |
dv/dt＞1000V/μs |
|
雜散電感/Stray inductance |
≤30nH |
|
有效電流/Effective current |
30A～100A |
|
預期壽命/Life expectancy |
200000h at Ur and 70℃ |
此產品關鍵字：高頻高壓諧振電容、諧振電路電容的功能、諧振電容的影響
