產品簡介 概述

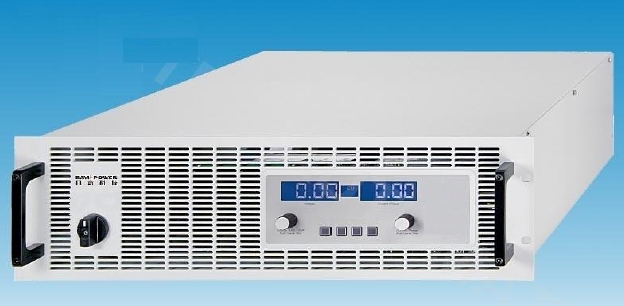

本產品是一款大功率可編程直流電源，具有高速負載響應（達1ms），低噪聲與紋波（0.01%Vrms），

高功率密度（3U機箱可達15KW），多種接口選擇，機架式設計，可模塊化并機（最高可達100KW以上）。

廣泛適用于不同工業領域（自動化制造、過程控制、電子測試、老化、工業加熱、表面處理、電機、電池、新能源汽車）v 技術參數

產品選型

型號說明
 RS         —     300         50

產品名稱         電壓范圍      電流范圍

項目
 3U機箱（19’’標準工業機箱）

功率
 5KW
 10KW
 15KW

電壓
 電流

50
 100
 200
 300

80
 63
 125
 188

100
 50
 100
 150

200
 25
 50
 75

300
 17
 34
 50

400
 12
 25
 38

600
 8
 17
 25

一般參數

輸入特性
 接線方式
 三相三線+地線

電壓
 342-440VAC（380/400VAC）

頻率
 50/60HZ

功率因數
 ＞0.75

輸出特性
 輸出電壓
 類型
 DC

精度
 ±0.1%

穩定度
 ±0.05%（預熱30分鐘后）

線性調整率
 ±0.01%（在輸入的±10%）

負載調整率
 ±0.02%（空載到滿載）

上升時間
 100ms（滿量程的5~95%）

動態效應
 反應速度1ms，波動±0.75%（負載突變范圍在50%~100%）

紋波系數
 20mVrms~60mVrms（50V~600V）

75mVp-p~350mVp-p（50V~600V）

遠程補償
 有，最大量程的4%（5V~20V）

輸出效率
 ＞85%

輸出電流
 類型
 DC

精度
 ±0.2%

穩定度
 ±0.05%（預熱30分鐘后）

線性調整率
 ±0.05%（在輸入的±10%）

負載調整率
 ±0.1%（空載到滿載）

上升時間
 40A/ms——電阻性負載

紋波系數
 ＜±0.05%

面板控制
 顯示
 3.5位

調節
 10圈電位器電壓調節、10圈電位器電流調節

保護功能
 過熱、過壓、限流、缺相

絕緣耐壓
 輸入對輸出
 2500VDC

輸出對外殼
 500VDC

遠控接口
 RS-232C、模擬量接口（0-10V）
 標配

編程精度
 數字接口電壓編程精度
 ±0.1%

數字接口電流編程精度
 ±0.4%

數字接口電壓回讀精度
 ±0.15%

數字接口電流回讀精度
 ±0.4%

并機功能
 可多臺電源并機擴容

工作環境
 工作溫度
 0~45℃

儲存溫度
 -15~60℃

濕度范圍
 相對濕度可達95%不結露，0℃~45℃

海拔
 滿功率工作最高海拔1500米。

冷卻方式
 風冷，前進后出。溫控變速風扇。電源可以疊放。

外觀
 尺寸
 W483mm*D635mm*H 3U133.4mm

重量
 3U＜35Kg

電氣規格參數

型號
 RS-30H50

輸入電流
 50A

輸出電壓
 0…300V

輸出電流
 0…50A

輸出功率
 15KW

電壓線性穩定度
 ±0.01%F.S.

電流線性穩定度
 ±0.05%F.S.

電壓負載穩定度
 ±0.02%F.S.

電流負載穩定度
 ±0.1%F.S.

U最大時的紋波
 30mVrms

200mVp-p

I最大時的紋波
 20mArms

40mAp-p

OVP調節范圍
 0-110%前面板或數字接口可控

OVP調節精度
 ±1%額定值

遠程感測補償電壓
 12V

編程反應時間
 上升時間（空載）
 60ms（30V規格為6ms）

上升時間（滿載）
 60ms（30V規格為6ms）

下降時間（空載）
 60ms（30V規格為6ms）

下降時間（帶載10%）
 250ms（30V規格為100ms）

下降時間（滿載）
 2.5s（30V規格為1s）

電壓波動控制
 0.001V/ms-10V/ms

電流波動控制
 0.001A-0.1A/ms,or INF

波動控制最小時間
 0.5ms

動態相應
 反應速度1ms，波動±0.75%（負載突變范圍在50%~100%）

滿載效率
 85%

功率因數
 ＞0.75

電壓穩定度（30分鐘熱機）
 ±0.05%

電流穩定度（30分鐘熱機）
 ±0.05%

電壓穩定度（工作8小時）
 ±0.05%

電流穩定度（工作8小時）
 ±0.05%

電壓溫度系數
 0.02%/℃

電流溫度系數
 0.03%/℃

尺寸(W*D*H)
 483*635*133

重量
 35Kg

產品編號
 8602113
