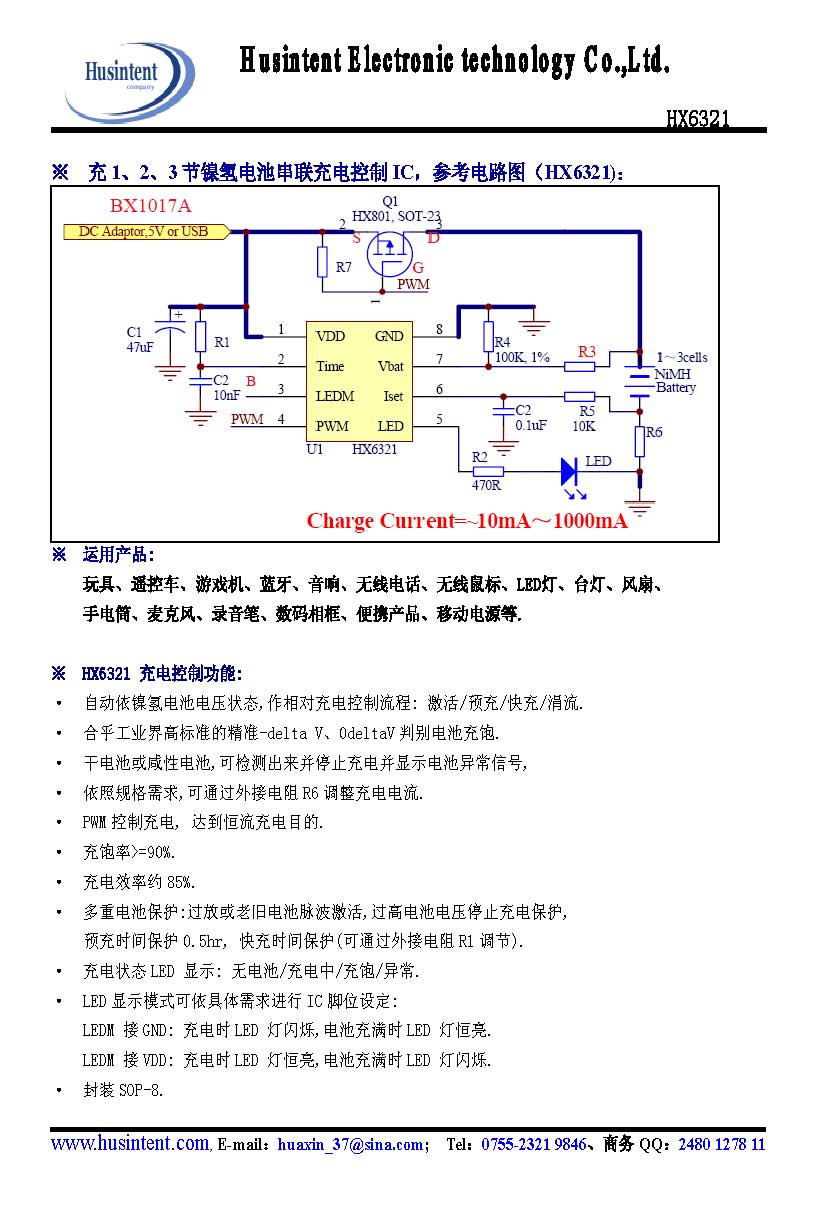

HX6321 充電控制功能:
- 自動依鎳氫電池電壓狀態,作相對充電控制流程: 激活/預充/快充/涓流.
- 干電池或咸性電池,可檢測出來并停止充電并顯示電池異常信號,
- 依照規格需求,可通過外接電阻R6調整充電電流.
- 合乎工業界高標準的精準-delta V、0deltaV判別電池充飽.
- PWM控制充電, 達到恒流充電目的.
- 充飽率>=90%.
- 充電效率約85%.
- 多重電池保護:過放或老舊電池脈波激活,過高電池電壓停止充電保護,
預充時間保護0.5hr, 快充時間保護(可通過外接電阻R1調節).
- 充電狀態LED 顯示: 無電池/充電中/充飽/異常.
- LED顯示模式可依具體需求進行IC腳位設定:
LEDM 接GND: 充電時LED 燈閃爍,電池充滿時LED 燈恒亮.
LEDM 接VDD: 充電時LED 燈恒亮,電池充滿時LED 燈閃爍.
- 封裝SOP-8.
