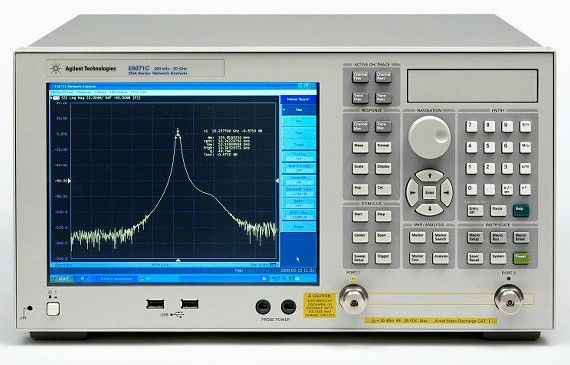

Agilent E5071CEP ENA 系列網絡分析儀固定配置產品的速度、精度和通用性為射頻網絡分析樹立了新標準。E5071CEP 具有廣泛的測量功能，可滿足多種網絡分析需求，能夠?yàn)槎鄠�(gè)行業（例如無線通信、汽車、半導體和醫療）的制造和研發應用提供高效和靈活的測試。

主要特性

1. 為精確、高性?xún)r(jià)比的測試與測量提供一流性能；

● 很寬的動態范圍 : > 123 dB

● 極快的測量速度 : 全雙端口校準時為 41 ms，1601 點

● 低軌跡噪聲 : 70 kHz 中頻帶寬處 < 0.004 dBrms

2. 直觀的用戶界面和簡便的與 PC 連接的能力；

● 可以快速、輕松地進行操作

● Windows 操作系統和 LAN/USB/GPIB 連接

● 內置 VBA，可用于測試自動化或定制 GUI

● 類似于 8753 系列操作習慣和代碼翻譯功能

3. 能夠滿足您測量需求的眾多特性；

● 強大的校準功能

● 夾具仿真器

選型說明：

測試儀選件        頻率               連接器類型       端口數        直流偏置接頭

E5071CEP-240   9 kHz ~ 4.5 GHz     N 型 ( 陰頭 )        2                 無

E5071CEP-280   9 kHz ~ 8.5 GHz     N 型 ( 陰頭 )        2                 無

E5071CEP-2K5   300 kHz ~ 20 GHz    3.5 mm ( 陽頭 )      2                 有

推薦的附件

電纜和直流偏置接頭

型號說明

N6314A 測試端口電纜，N型(陽頭-陽頭)，50Ω，24 英寸

N4419AK20 測試端口電纜，3.5毫米(陽頭-陰頭)，36 英寸

11612A 偏置網絡，45MHz~26.5GHz

用于選件240和280的校準套件(9GHz以下)

型號說明

85032F標準機械校準套件，直流至9GHz，N型，50Ω

85033E 標準機械校準套件，直流至9GHz，3.5mm

85092C 射頻電子校準模塊，300kHz~9 GHz，N型(陰頭)，2端口

85093C 射頻電子校準件，300kHz~9GHz，3.5mm，2端口

用于選件2K5的校準套件(9GHz 以上)

型號說明

85052D經濟型機械校準套件，3.5mm，直流至26.5GHz

N4691B電子校準件，300kHz~26.5GHz，3.5mm，2 端口
