調頻調壓電源、變頻變壓電源、SOYI-33045
所屬類別：電源產品分類>>變頻電源
電子信箱：lgz634790763@163.com
聯系電話：021-51082259
聯 系 人：李高中
更新時間：2013-1-9 16:41:13

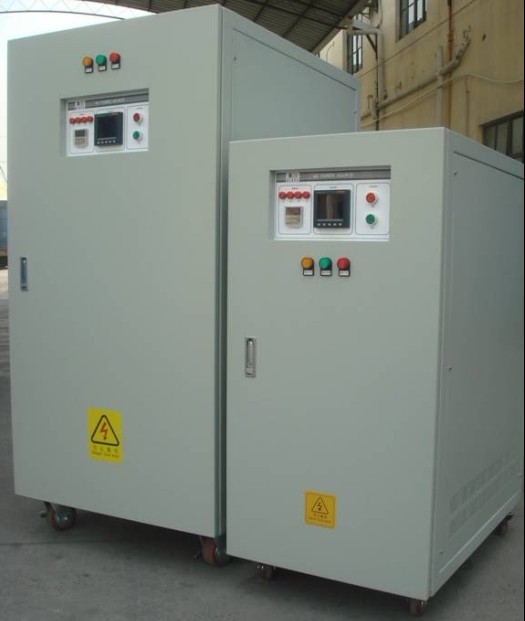

調頻調壓電源、變頻變壓電源、SOYI-33045
調頻調壓電源是一種可以調節頻率和電壓的電源。調頻調壓電源是一種是將市電通過功率變換電路轉變?yōu)樗枰碾妷汉皖l率的一種精密電源 . 由于世界各國電網指標不統一，生產出口產品都需要模擬不同國家的電網狀況 , 測試各種出口電器產品。過去采用發電機進行二次變頻，但耗電量大，噪音大，穩定性差． 調頻調壓電源能提供世界各國標準電網電壓及頻率。輸出電壓、頻率無級數字可調， 適用于對出口電器產品進行電壓，頻率的老化測試。調頻調壓電源也可以作為進口60HZ設備的供電電源．
SOYI系列調頻調壓電源能解決幾乎所有的電源問題，如市電高壓、市電低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。
性能特點］
■ 多功能交流源測試設備-模擬世界各地不同電源種類，支援400HZ頻率的國防軍事偵測、航空電子及航海、通訊等設備；
■ 產生純凈化的交流輸出電源-強有力的直接數字合成（DDS）式正弦波形產生，正弦波輸出純凈，低諧波失真；
■ 穩定性優-輸出負載穩壓率≤±1%，輸出頻率≤0.01%（其輸出頻率是由石英振蕩產生，故擁有非常穩定精確的頻率）；
■ 反應速度快-對100%的加載/去載，輸出負載可在2ms內穩定在±1%的范圍內；
■ 保護功能多-具有過壓、過流、過高溫、IGBT驅動專有技術，輸出短路保戶確保不因負載短路而損壞；
■ 過載能力強-允許100%滿載長延時使用，瞬間電流可承受3倍的額定電流，且不會造成電壓下降，各種負載均可使用；
■ 人機界面好-電壓、頻率、電流、功率/PF測量數字顯示，精度可達0.5級，源表一體，操作簡單
單相系列
|
型號(SOYI) |
500W |
11001 |
11003 |
11005 |
11010 |
11015 |
31010 |
31015 |
31020 |
31030 |
31045 |
31060 |
31075 | ||
|
容量 |
500VA |
1KVA |
3KVA |
5kVA |
10KVA |
15KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA | ||
|
電路方式 |
IGBT/PWM | ||||||||||||||
|
交流輸入 |
相數 |
2W+G |
4W+G | ||||||||||||
|
電壓 |
220V±15% |
380V±15% | |||||||||||||
|
頻率 |
50HZ/60HZ±3HZ | ||||||||||||||
|
交流輸出 |
相數 |
單相二線+地線 | |||||||||||||
|
電壓 |
高檔 |
10-300V | |||||||||||||
|
低檔 |
5-150V | ||||||||||||||
|
頻率 |
60HZ | ||||||||||||||
|
電流 |
高檔 |
2A |
8A |
12A |
20A |
42A |
63A |
42A |
63A |
83A |
125A |
187A |
250A |
312A | |
|
低檔 |
4A |
16A |
24A |
40A |
84A |
126A |
84A |
126A |
166A |
250A |
374A |
500A |
624A | ||
|
負載穩壓率 |
≤±1%(純阻性) | ||||||||||||||
|
頻率穩定度 |
≤±0.01% | ||||||||||||||
|
失真率 |
THD≤±2% | ||||||||||||||
|
波峰因素比 |
3:1 | ||||||||||||||
|
效率 |
≥85% | ||||||||||||||
|
反映時間 |
≤2MS | ||||||||||||||
|
顯示精度 |
4.5位電壓表 |
解析度0.1V | |||||||||||||
|
4.5位電流表 |
解析度0.1A | ||||||||||||||
|
4.5位頻率表 |
解析度0.1HZ | ||||||||||||||
|
功率表 |
解析度1W | ||||||||||||||
|
功率因數表 |
解析度0.001 | ||||||||||||||
|
保護功能 |
過流保護，過壓保護，短路保護，過溫保護，自診斷保護及報警裝置 | ||||||||||||||
|
安規 |
絕緣抗阻 |
500VDC/200M歐姆 | |||||||||||||
|
耐壓絕緣 |
1800VAC/5mA/1min | ||||||||||||||
|
尺寸(MM) |
440x470x150 |
430x540x700 |
430x770x990 |
430x770x990 |
600x970x1240 |
800x1090x1600 | |||||||||
|
重量(KG) |
25 |
35 |
75 |
85 |
145 |
165 |
155 |
185 |
275 |
345 |
450 |
580 |
620 | ||
三相系列
|
型號(SOYI) |
33003 |
33006 |
33010 |
33015 |
33020 |
33030 |
33045 |
33060 |
33075 |
33100 |
33150 |
33300 |
33400 | ||
|
容量 |
3KVA |
6KVA |
10KVA |
15kVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA |
100KVA |
150KVA |
300KVA |
400KVA | ||
|
電路方式 |
IGBT/PWM | ||||||||||||||
|
交流輸入 |
相數 |
三相四線+地線 | |||||||||||||
|
電壓 |
380V±15% | ||||||||||||||
|
頻率 |
50HZ/60HZ±3HZ | ||||||||||||||
|
交流輸出 |
相數 |
3&4W+G | |||||||||||||
|
電壓 |
高檔 |
0-520V | |||||||||||||
|
低檔 |
0-260V | ||||||||||||||
|
頻率 |
50HZ/60HZ/40-70HZ連續可調 | ||||||||||||||
|
電流 |
高檔 |
4A |
8A |
12A |
20A |
27A |
41A |
62A |
83AA |
104A |
138A |
208A |
416A |
555A | |
|
低檔 |
8A |
16A |
24A |
40A |
54A |
82A |
124A |
166A |
208A |
276A |
416A |
832A |
1110A | ||
|
負載穩壓率 |
≤±1%(純阻性) | ||||||||||||||
|
頻率穩定度 |
≤±0.01% | ||||||||||||||
|
失真率 |
THD≤±2% | ||||||||||||||
|
波峰因素比 |
3:1 | ||||||||||||||
|
效率 |
≥85% | ||||||||||||||
|
反映時間 |
≤2MS | ||||||||||||||
|
顯示精度 |
4.5位電壓表 |
解析度0.1V | |||||||||||||
|
4.5位電流表 |
解析度0.1A | ||||||||||||||
|
4.5位頻率表 |
解析度0.1HZ | ||||||||||||||
|
功率表 |
解析度1W | ||||||||||||||
|
功率因數表 |
解析度0.001 | ||||||||||||||
|
保護功能 |
過流保護，過壓保護，短路保護，過溫保護，自診斷保護及報警裝置 | ||||||||||||||
|
安規 |
絕緣抗阻 |
500VDC/200M歐姆 | |||||||||||||
|
耐壓絕緣 |
1800VAC/5mA/1min | ||||||||||||||
|
尺寸(MM) |
430x770x990 |
600x970x1240 |
800x1090x1600 |
1200x1100x1600 |
2000x1400x2000 | ||||||||||
|
重量(KG) |
120 |
150 |
175 |
300 |
345 |
385 |
528 |
535 |
700 |
1000 |
1200 |
3000 |
3600 | ||
注：特殊規格可根據客戶要求定制
