一、概述

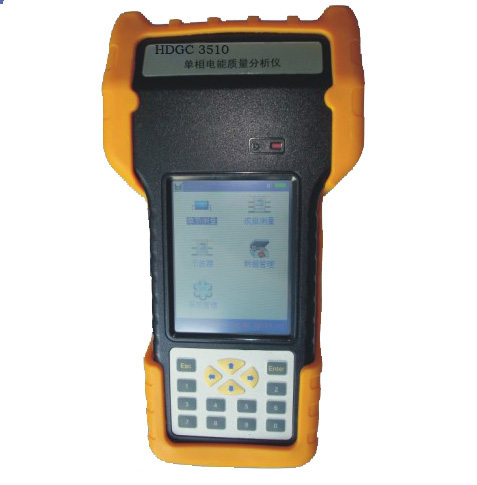

     HDGC3510電能質量分析儀，是對電網運行質量進行檢測及分析的專用手持式儀表。可以提供諧波分析及單相功率品質分析等數據分析，配PC應用軟件，把采集的數據上傳至計算機，便于進行各種分析，以確定電網是否是安全運行的。　

二、設計特點

1、設計模塊化，運行可靠，測量數據全面并準確顯示電壓，電流的運行波形。

2、功能強大，可進行多項專業測試，并且能夠存入儀表，以便隨時查看或傳至計算機上進行分析。

3、純中國化設計，中文操作界面，符合中國人的操作習慣，人機界面友好，并有英文操作系統供必要時使用。

4、使用最新的在線可編程CPU，用戶可使用計算機更新儀表軟件，不斷提升儀表性能。

5、總諧波失真(THD)，高達50次的諧波及各次諧波的相位角。

6、長時間監測，連續測量電壓、電流、功率、和功率因數。

7、起動測量，可測量大功率負載起動或停止對電網的沖擊。

三、功能

 l、基本參數測量

基本測量顯示電壓有效值、電流有效值、頻率等基本參數和電壓與電流的測量波形圖。對直流測量源進行測量時顯示的為平均值。

2、單相功率測量

單相功率測量顯示視在功率、有功功率、無功功率、功率因數。對直流測量源進行測量時顯示的為直流功率

3、三相功率測量

三相功率測量顯示三相三線制平衡負荷的視在功率、功率因數。

4、電網諧波測量

電網諧波測量分為電壓諧波、電流諧波的諧波測量，主要顯示1～50次諧波的狀況，可顯示次諧波（或基波）次數、諧波真有效值、諧波含有率（HR）、總諧波畸變率（THD)等參數和各次諧波的柱狀圖。

5、數字示波器功能

示波器顯示電壓與電流的測量波形圖，有運行保持（即手動捕捉）、觸發（即自動捕捉）三種工作狀態。

四、技術指標
