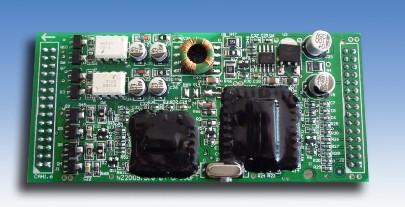

工頻在線互動式UPS控制板-02集合了UPS線路中較為復雜的電路模式，采用貼片元器件及全貼片機貼片。在成熟的軟硬件結合技術下，將控制板與功率底板分離制作，客戶只需把經由專業制作并調節好的控制板插上功率底板，開機進行簡單的調試即可。配合相應的功率底板可制作2KVA/48V、3KVA/48V、4KVA/96V、5KVA/96V、6KVA/96V、6KVA/192V等在線互動型UPS 、EPS、逆變器。





l         采用工頻變壓器，負載能力和抗沖擊強；

l         自動高低壓調整功能，超寬電壓范圍輸入，能適應任何惡劣的電力環境；

l         先進的恒流自動充電線路，延長電池壽命,可根據客戶各自要求，可以調整充電電流和充電電壓；

l         具有完善的電池欠壓、過載、過放、短路保護功能；

l         可設置多種蜂鳴器報警：如電池低壓關機報警，電池高壓緊急警鳴，過載報警等；

l         可選擇多種人機界面，如3個LED顯示模式，多燈顯示模式，液晶顯示模式等。





 注：同種顏色為同款機型設置，未標顏色為公共設置。

功能類別	功能范圍
容量	2KVA	3KVA	4KVA	5KVA	6KVA		6-10KVA
電壓（機型）	48V		96V				192V
輸入電壓范圍(V)	AC 140V-275V （可選擇2級升壓，1級降壓）
輸入頻率(Hz)	45Hz-65Hz
輸出電壓范圍(V)	逆變狀態220V±3%   市電市電188V-245V
輸出頻率(Hz)	50/60±0.5Hz,輸出頻率自動轉換,當市電輸入頻率50Hz輸出50Hz.當市電輸入頻率60Hz輸出60Hz.
輸出波形	正弦波
電池充電電壓(V)	55.5V±0.5V （可按要求更改）		110.5V±1V （可按要求更改）			220.5V ±1V （可按要求更改）
電池充電電流(A)	標機充電電流0.5-1A（可按要求更改）    長機充電電流5-15A（可按要求更改）
切換時間	＜4ms
額定輸出功率(W)	額定輸出功率①60% ②70%(48V最大2400W，96V最大4800W，192V最大7000W)
冷起動功率	額定功率100%(220V燈泡)
市電低壓保護點（V）	140V±3V
市電低壓恢復點（V）	155V±3V
二級升壓市電低壓調壓點(V)	165V±3V
二級升壓市電低壓恢復點(V)	172V±3V
一級升壓市電低壓調壓點(V)	195V±3V
一級升壓市電低壓恢復點(V)	210V±3V
一級降壓市電低壓調壓點(V)	240V±3V
一級降壓市電低壓恢復點(V)	235V±3V
市電高壓保護點（V）	275V±3V
市電高壓恢復點（V）	255V±3V
電池低壓二次報警(V)	44V±0.5V(空載)		88V±1V(空載)			176V±1V(空載)
電池欠壓保護點(V)	42V±0.5V(空載)		84V±1V(空載)			168V±1V(空載)
電池足電輸出短路保護	在電池足電時輸出短路,自動切斷輸出，蜂鳴器急鳴3秒后UPS自動關機 （時間可按要求更改）
電池低壓輸出短路保護	在電池電壓低壓時輸出短路,自動切斷輸出，蜂鳴器急鳴3秒后UPS自動關機（時間可按要求更改）
過載保護	A:電池模式滿載(①2KVA 1400W;②3KVA 2100W;③4KVA 2800W;④6KV 4200W )100%,蜂鳴器每秒鳴叫一次； B:一般超載延時關機:電池模式超過110%，30秒（時間可按要求更改）后UPS自動關機； C:嚴重超載立即關機:電池模式超過120%,2秒（時間可按要求更改）UPS自動關機； D:市電模式過載不關機,蜂鳴器發出報警聲。
開機/關機模式	A:手動開機/關機,按下ON按鈕3秒后UPS會自動啟動,按下OFF按鈕3秒后UPS會自動關機.
	B:當UPS接上電池,進市電不用按ON按鈕,UPS自動開機.
	C:在電池模式狀態下，當輸入市電頻率不在45Hz-65Hz范圍內時，UPS維持在逆變模式。
蜂鳴器報警	A：當市電正常工作時，UPS無報警聲。
	B：當市電故障時，UPS處于電池工作狀態，蜂鳴器每隔2秒鳴叫1次（可選擇禁鳴）
	C：電池低壓二次報警時，蜂鳴器每秒鳴叫一次。
	D：過載時，蜂鳴器每秒鳴叫一次。
	E：電池模式，UPS出現故障，蜂鳴器急鳴3秒（可按要求更改）。
	F：若顯示接口為液晶顯示，可設置消音鍵用于蜂鳴器鳴叫停止及鳴叫恢復之用。
溫度保護	120℃±5℃
顯示接口	A:3 LED:：綠LED為市電工作指示燈，黃LED為電池模式工作指示燈，紅LED為故障指示燈
	B:zhLCD顯示：客戶可以根據我司提供的真值表，設計出客戶獨有的液晶顯示模塊。
	C:四位數碼管顯示：開機顯示機型，二鍵切換顯示輸入電壓，輸出電壓，電池容量，負載百分比。
	D:LCD顯示：指定專用的液晶顯示，需配接口板。
	E:STK式LED顯示：按照STK-UPS顯示及鳴叫，需配STK式接口板。
	F:多LED顯示：4LED顯示電池容量，4LED顯示負載，綠LED為市電工作指示燈，黃LED為電池模式工作指     示燈，紅LED為故障指示燈。需配多LED接口板。
電池逆變狀態下蜂鳴器鳴叫方式	A:可選擇正常鳴叫方式：設定間隔時間鳴叫。  B:禁鳴方式：不鳴叫直至電池電壓低恢復鳴叫。
市電恢復是否自動開機	-
電池電壓恢復是否自動開機	電池電壓恢復到設定值時和設定時間是否自動開機
電池逆變狀態下是否指定延時關機	（以分鐘為單位，最長不能超過255分鐘）
短路后是否自動開機	-
過載后是否自動開機	-
短路后指定重開機時間	-
短路后重開機次數	-
是否禁止電池低壓關機，開機強啟動	-
電池逆變輕載時是否延時關機	電池逆變狀態下,負載小于5%時,1分鐘自動關機。延時最長不能超過255秒（百分比及時間可按要求更改）
市電旁路超載是否延時關機	延時最長不能超過255秒
