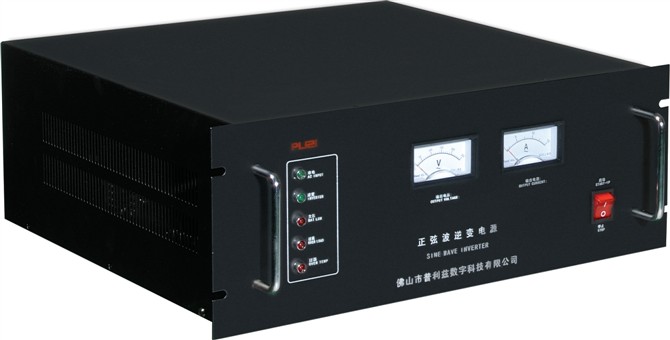

NP系列--工頻逆變電源（1-40KVA）
一、概述:
NP800系列逆變電源是針對郵電、鐵道及電力等系統設計的智能型產品。產品采用最新先進技術,適用于對電源干擾敏感，需要穩定、可靠、凈化、不間斷正弦波交流供電的場合。
該產品采用CPU控制,高頻IGBT逆變技術,LCD液晶顯示,具有負載適應能力強、可靠性高、低失真、操作維護簡便等特點.
二、主要性能特點：
◆ 采用SPWM技術,純正弦波輸出
◆ 專用CPU控制 ,使用先進的抗干擾技術,符合電磁兼容標準
◆ LCD+LED顯示，人機界面操作簡單
◆ 立式、19英寸機架式、電力機柜安裝，
◆ 具有過壓、欠壓、短路、過載等多種保護功能
◆ 交流主供，直流主供，純直流供電可選
三、主要技術參數：
|
型號/系列
|
NP800S |
NP800D |
NP800E |
|
標稱容量 |
1KVA～10KVA |
1KVA～20KVA |
1KVA～40KVA |
|
交 流 輸 入 |
|
相數 |
單相三線 |
|
輸入電壓 |
220V±20% |
|
輸入頻率 |
50HZ±10% |
|
交流輸出 |
|
相數 |
單相三線 |
|
輸出電壓 |
220 V±2%(電池模式) |
|
輸出頻率 |
50HZ±0.1%(電池模式) |
|
輸出功因 |
0.8 |
|
輸出波形 |
正弦波 |
|
波峰系數 |
3:1 |
|
總諧波失真 |
線性負載<3%，非線性負載<5% |
|
過載能力 |
＞125%，1min；＞150%，200ms |
|
動態電壓瞬變范圍 |
±5%(負載0～100%躍變) |
|
瞬變恢復時間 |
<20ms |
|
傳導干擾極限值 |
0.15～0.5MHz時，準峰值＜79dB，平均值＜66dB；
0.5～30MHz時，準峰值＜73dB，平均值＜60dB |
|
直流輸入 |
|
標稱直流電壓 |
48V |
110V |
220V |
|
直流電壓范圍 |
40-57V |
90-150V |
180-300V |
|
反灌雜音電流 |
<10% |
|
系統指標 |
|
保護功能 |
輸入欠壓,過壓,輸出欠壓,過壓,過流,短路,直流欠壓 |
|
滿載效率 |
>85% |
|
旁路切換時間 |
<8ms |
|
波峰系數 |
3:1 |
|
通訊接口 |
RS232 |
|
運行溫度 |
0-40℃ |
|
相對濕度 |
20%-90%(無凝結 ) |
|
運行高度 |
＜1500m,超過此高度降額使用,每上升100m，額定功率下降1% |
|
冷卻方式 |
強制通風（溫控式） |
|
噪音 |
<60dB |
|
絕緣強度 |
輸入輸出對地1500VAC，1分鐘，漏電流＜3.5mA |
|
