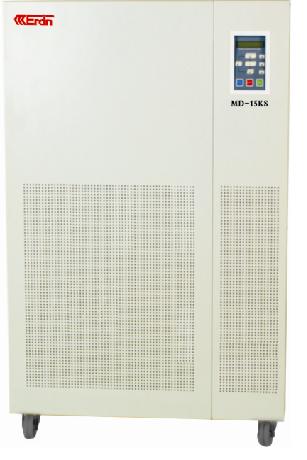

東莞默頓UPS電源 （公司網址www.merdun.com ）
MD系列
功率范圍：1KVA～30KVA
工作方式：單進單出工頻在線式
應用范圍：工作站、小中型數據中心部門級集中供電
功率范圍：1KVA～30KVA
工作方式：單進單出工頻在線式
產品特點
■高可靠性設計
雙變換在線式設計,使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除噪聲、低失真度、不受電網波動干擾的純凈正弦波電源,使UPS對用戶設備提供更為全面和完美的保護。
輸出零轉換時間,滿足精密設備對電源的高標準要求。
■對負載保護能力強
機內標配輸出隔離變壓器,抗干擾能力強,為用戶設備提供更為全面、完美的保護。
極小的零地電壓差,滿足精密儀器設備的供電需求,保護設備的安全運行。
負載兼容性好,可以適用各種不同類型的負載,滿足各種應用場合的需求。
■環境適應性強
寬廣的電壓輸入范圍達150～310Vac(加AVR),避免頻繁地切換至電池供電,適應于電力環境惡劣的地區。
UPS的輸入頻率范圍大,保證接入各種燃油發電機均可穩定工作。
■電池優化性能高
采用智能電池管理技術,從而延長電池的使用壽命,減少電池維護次數。
先進的恒壓充電技術,最大限度活化電池,節省充電時間,延長蓄電池的使用壽命。
■保護周全可靠
具有開機自診斷功能,避免因UPS隱患而可能引發的故障風險。
具有輸出過載保護、輸出短路保護,逆變器過溫保護、電池欠壓預警保護和電池過充電保護等多種保護功能,極大地保證了系統運行的穩定性和可靠性。
內置靜態電子旁路開關,當UPS發生故障時,可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警功能。
直流啟動功能,可在無市電的狀態下直接啟動UPS,滿足用戶的應急需求。
■網絡管理人性化
LCD顯示面板,向用戶準確地提供UPS的工作環境和工作狀況信息。
通過RS232接口配合UPS智能監控軟件可與電腦進行通訊,UPS的各種參數一目了然地顯示在通訊界面上。
外接SNMP適配器,U PS具有遠程網絡管理功能,提供即時的UPS資料和電源信息,通過各種網絡管理系統進行通訊和管理。
■ 節能與環保設計
采用了抗老化性能優異的LCD顯示面板和經氟碳工藝處理的機箱外觀，環保耐用，歷久如新；
采用可拆解式模塊化設計，易維護并高度節約資源；
采用新型渦流風扇,散熱性能優異,高度節能；
采用無環流控制電路，節電性能良好；
采用綠色整流和逆變技術，為用戶提供清潔的能源；
■ 基于第六代IGBT和高速靜態開關切換技術，可靠性更高
MD系列技術參數表
|
型號 |
MD-1KS/H |
MD-2KS/H |
MD-3KS/H |
MD-4KS/H |
MD-6S/H |
MD-8KS |
MD-10KS |
MD-12KS |
MD-15KS |
MD-20KS |
MD-25KS |
MD-30KS | |||||||||||||
|
額定容量（VA） |
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA | |||||||||||||
|
額定容量（W） |
0．8KW |
1．6KW |
2．4KW |
3．2KW |
4．8KW |
6．4KW |
8KW |
9．6KW |
12KW |
16KW |
20KW |
24KW | |||||||||||||
|
額定電壓 |
220Vac或230Vac | ||||||||||||||||||||||||
|
輸入 | |||||||||||||||||||||||||
|
輸入電壓范圍 |
150～310Vac（加AVR） | ||||||||||||||||||||||||
|
輸入頻率范圍 |
50/60Hz±5% | ||||||||||||||||||||||||
|
頻率跟蹤速率 |
1Hz/s | ||||||||||||||||||||||||
|
輸入功率因數 |
＞0．97 | ||||||||||||||||||||||||
|
最大輸入電流 |
6A |
10A |
14A |
24A |
34A |
45A |
56A |
65A |
84A |
112A |
134A |
168A | |||||||||||||
|
輸出 |
| ||||||||||||||||||||||||
|
輸出電壓 |
220Vac±1%或230Vac±1% | ||||||||||||||||||||||||
|
輸出頻率（電池模式） |
50/60Hz±0．5% | ||||||||||||||||||||||||
|
功率因數 |
0．8 | ||||||||||||||||||||||||
|
波形失真度 |
線性負載＜3% | ||||||||||||||||||||||||
|
過載能力 |
過載110-150%，維持5min后輸出轉為旁路供電：大于150%、維持300ms后輸出轉為旁路供電 | ||||||||||||||||||||||||
|
峰值系數 |
3：1（max） | ||||||||||||||||||||||||
|
整機效率 |
＞90% | ||||||||||||||||||||||||
|
轉換時間 |
| ||||||||||||||||||||||||
|
市電模式→電池模式 |
0ms | ||||||||||||||||||||||||
|
電池 |
| ||||||||||||||||||||||||
|
電池電壓 |
48VDC/192VDC（可選） |
192VDC |
240VDC | ||||||||||||||||||||||
|
充電時間 |
8～10小時完成90%容量 | ||||||||||||||||||||||||
|
面板顯示 |
| ||||||||||||||||||||||||
|
LED |
指示電池低壓，市電狀態，朔變，旁路，UPS異常，過載指示 | ||||||||||||||||||||||||
|
LCD |
顯示輸入輸出電壓，頻率，電池電壓，負載百分比，機內溫度 | ||||||||||||||||||||||||
|
通訊 |
| ||||||||||||||||||||||||
|
通訊界面 |
RS232通訊界面 SNMP網絡界面（選件） | ||||||||||||||||||||||||
|
保護標準 |
| ||||||||||||||||||||||||
|
突波保護 |
符合lEEE527B標示 | ||||||||||||||||||||||||
|
噪聲保護 |
符合FCC．A標準 | ||||||||||||||||||||||||
|
工作環境 |
| ||||||||||||||||||||||||
|
溫度 |
0～40℃ | ||||||||||||||||||||||||
|
相對濕度 |
0～95%℃不結露 | ||||||||||||||||||||||||
|
儲藏溫度 |
-25℃～55%℃ | ||||||||||||||||||||||||
|
噪音 |
＜55dB(距離箱體1米處) | ||||||||||||||||||||||||
|
物理特性 |
| ||||||||||||||||||||||||
|
凈重（Kg） |
46 |
63 |
75 |
65 |
69 |
88 |
100 |
120 |
150 |
220 |
230 |
245 | |||||||||||||
|
毛重（Kg） |
56 |
78 |
90 |
85 |
89 |
118 |
130 |
140 |
175 |
250 |
260 |
275 | |||||||||||||
|
尺寸（W×D×H）mm S 長機 H標機 |
200×530×460（S） |
200×600×490（S） |
220×580×540（S）
|
220×580×700 |
300×590×870 |
410×670×935 |
730×460×1180 | ||||||||||||||||||
|
200×530×600（H） |
200×600×632（H） |
220×580×700（H） | |||||||||||||||||||||||
|
執行標準 YD/T 1095-2000 | |||||||||||||||||||||||||
注：MD1-6K可以內置12V7AH電池標機（S 長機 H標機）
MD1-10K可以做標準機架UPS，尺寸如下表：
|
機器型號 |
直流電壓 |
外形尺寸W×H×D (mm) |
|
機架MD-1K（RM） |
48VDC |
483×267×460 |
|
機架MD-2K（RM） |
48VDC |
483×356×460 |
|
機架MD-3K（RM） |
48VDC |
483×356×460 |
|
機架MD-4K（RM） |
192VDC |
483×356×480 |
|
機架MD-6K（RM） |
192VDC |
483×356×480 |
|
機架MD-8K（RM） |
192VDC |
716×356×480 |
|
機架MD-10K（RM） |
192VDC |
716×176×450 |
