本產品在設計時已經充分考慮了人身和財產安全，但不正確的使用方法有可能會導致安全及故障的發生，為了保證您的安全和利益，請您在使用安裝時遵守以下規則：
·控制器安裝需要有專業人員指導或與經銷商聯系。
·請勿潑灑任何液體到控制器機殼內，不可用濕布去擦機器外殼。
·不要讓小孩或自主能力不足的人使用本產品。
·不要將本產品放置在電熱器、取暖機等熱源邊使用，盡量避免陽光直射。
·系統連接前請仔細核對并確認太陽能板、蓄電池、負載的額定電壓，三者的額定電壓應當相同，且都是48V。
·連線時特別注意太陽能板、蓄電池、負載的“+”、“-”極都不能接錯。
·系統連接線徑大小應符合電流的要求，不可過小。
·太陽能板、負載的額定電流不得大于控制器的額定電流。
·連接必須牢固，確保接觸良好
·嚴禁已連接蓄電池“+、-”極的兩端子直接短路

性能特點

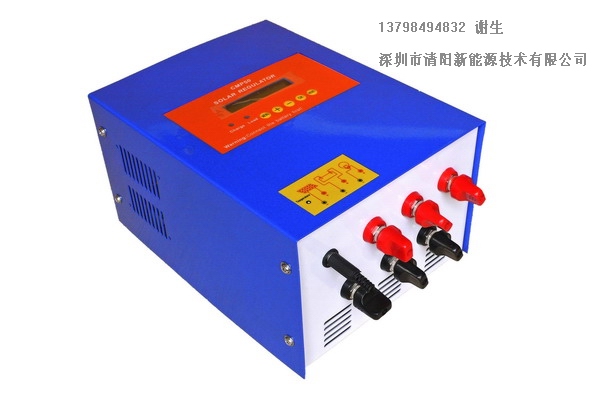

CMP（50A—110A）控制器由CPU控制，根據蓄電池電壓高低，調節充電電流大小，決定是否向負載供電，并具有以下性能：
·經常保持蓄電池處在飽滿狀態
·防止蓄電池過度充電
·防止蓄電池過度放電
·防止夜間蓄電池向太陽能板反向充電
·蓄電池反接保護
·太陽能極板反接保護
·負載電流超過控制器額定電流，控制器自動保護并鎖死，顯示“Overload”
·負載短路，控制器自動保護并鎖死，顯示“Short circuit”
·電池電壓過低，控制器會切斷負載，顯示“Battery low”，若電池電壓升高，負載自動恢復
·控制器可以對雷擊進行保護
·控制器正常工作時，以5秒為周期輪流顯示電池電壓、充電電流和負載電流
·控制器長期累計并存貯蓄電池充電安時數和放電安時數
·控制器開機時會根據電池電壓等級自動設置停充電壓、負載停機電壓、負載恢復電壓，這些參數均為環境溫度25℃時的默認值
·根據環境溫度的變化控制器會自動對充電電壓進行溫度補償
·用戶可以根據自己的需要，自行設置停充電壓、負載停機電壓、負載恢復電壓三個參數
·為防止電池過度放電，控制器自動控制最低負載停機電壓，不得小于40V（，小于此值“-”鍵不起作用
·若用戶恢復默認值，可按下“Menu”鍵5秒以上即可

·標準配置：近機式測溫器
安裝方法：在上電開機前，將測溫器插入控制器右側插座內，然后將蓄電池接入控制器，1分鐘后測溫器即能正常工作，按第4章中所述操作方法，即可看到控制器近旁的環境溫度。

·選件：遠機式測溫器
用戶使用蓄電池離控制器較遠，可選用遠機式測溫器，訂購時須寫明蓄電池到控制器的走線長度。
安裝方法：上電開機前，測溫器插頭端插入控制器右側插座內，傳感器端安裝在蓄電池附近合適的地方，然后將蓄電池接入控制器。1分鐘后，測溫器即能正常工作。按第4章中所述操作方法，即可看到蓄電池近旁的環境溫度。


技術參數

規格 CMP110
額定電壓 48V
最大負載電流 50A——110A
關機電壓 42V默認值、可設置
停充電壓 54.8V默認值、可設置
開機恢復電壓 50.4V默認值、可設置
溫度補償 -3mv/cell.
空載損耗 ≤90mA
最小接線面積 25m㎡
回路壓降 ＜300mv
▲     環境溫度25℃條件下
備注：可以按照客戶特殊要求定做！
