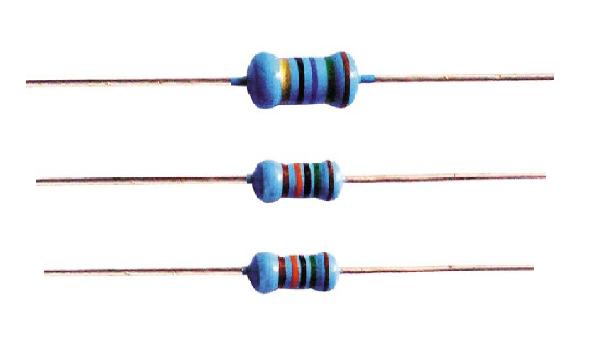

RJ 精密金屬膜電阻器（1/6W,0.125W,1/4W,0.25W,0.4W,0.5W,1/2W,0.6W,1W,2W,3W）

內容介紹：RJ金屬膜電阻溫度系數低100ppm,50ppm,25ppm。精度高，百分之一(1%),千分之五(0.5%),千分之一(0.1%),精密電阻命名為：RJ13金屬膜1/6W（0.125W）,RJ14金屬膜1/4W(0.25W),金屬膜RJ0.4W,RJ15金屬膜1/2W(0.5W),金屬膜RJ0.6W,RJ16金屬膜1W,RJ17金屬膜2W,RJ18金屬膜3W

特點及用途
○功率負荷大、溫度系數小、電流噪聲小
○穩定性能，高頻性能好
○體積小、精度高、阻值范圍寬
○短時間過負荷ΔR/R≤±（0.5%R+0.05Ω）外觀無可見損傷
○耐電壓無擊穿和飛弧
○引出端強度ΔR/R≤±（0.5%R+0.05Ω）外觀無可見損傷
○穩態濕熱ΔR/R≤±2%
○耐久性ΔR/R≤±2%

外型尺寸

功率型號	70℃額定功率(W)	尺寸
		L	D	l±3	d±0.05
RJ13	1/8W	3.2±0.2	1.8±0.2	26	0.41
RJ0.4W	0.4W	3.2±0.2	1.8±0.2		0.41
RJ14	1/4W	6.3±0.5	2.3±0.3	28	0.43
RJ14X	1/4WS	3.2±0.2	1.8±0.2		0.41
RJ15	1/2W	9.5±0.5	3.5±0.5		0.55
RJ15X	1/2WS	6.3±0.5	2.3±0.3		0.43
RJ0.6W	0.6W	6.3±0.5	2.3±0.3		0.43
RJ16	1W	11.0±1.0	4.5±0.5		0.65
RJ17	2W	16.0±1.0	5.0±0.5		0.75
RJ18	3W	24.0±1.0	8.0±0.5		0.75

主要性能指標

功率型號	70℃額定 功率(W)	溫度系數 (10-6 /℃)	元件極限電壓 (直流或交流 有效值) (V)	絕緣電壓 (直流或交流峰值)(V)	阻值范圍(Ω)
					D(±0.5%)	F(±1%) G(±2%)	J(±5%)
RJ13	1/8W	±25 ±50 ±100	200	250	0.1～4.7Mohm
RJ0.4W	0.4W		250	350
RJ14	1/4W		250	350
RJ14X	1/4W		200
RJ15	1/2W		350	500
RJ15X	1/2W
RJ0.6W	0.6W
RJ16	1W	±100 ±250	500
RJ17	2W		500	700
RJ18	3W		500	700



降功耗曲線圖
