一、特點
      ● 測量：功率因素、相位角變送器
          1P2W, 3P3W, 3P4W 平衡或非平衡系統
      ● 突變波形亦可以準確量測
      ● 輸出方式為可程序可由切換開關選擇10 種范圍
      ● 低輸出紋波
      ● 低溫飄特性,高沖擊電壓及隔離特性
      ● 穩定性高,可靠度佳
二、測量參數

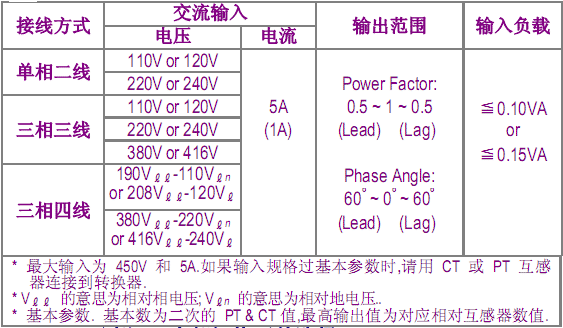

      輸入:

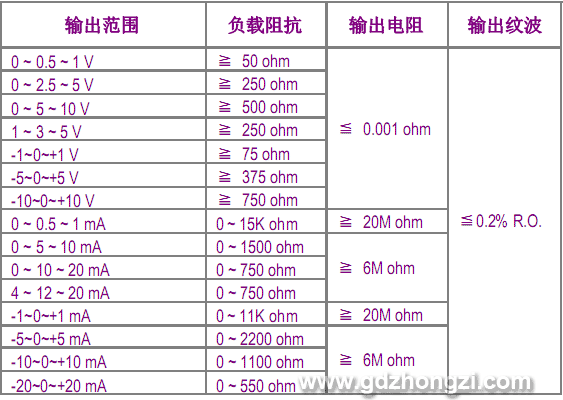

 輸出: 可程序透過內部切換開關選擇

測量精度:        ≦±0.2% R.O.
      波形影響:        ≦0.2% R.O. at 30% 突變波形
      過載輸入能力:  電壓: 1.5 倍額定輸入(連續)訊號
                                    2 倍額定輸入(連續)訊號10秒
                                    4 倍額定輸入(連續)訊號2秒
                           電流: 3倍額定輸入(連續)訊號
                                   10倍額定輸入(連續)訊號10秒
                                   50倍額定輸入(連續)訊號2 秒
      輸入頻率:        50Hz±3Hz , 60Hz±3Hz
      反應速率:        ≦250msec.
      最高值校正:     ≦±5%of R.O. (or±20% of R.O. specify)
      零點校正:        ≦±2%of R.O. (or±20% of R.O. specify)
      輸出負載影響:  輸出電流≦0.1% R.O.
      輸出電壓         ≦0.05% R.O.
      工作電源:        AC115/230V±15%, 50/60 Hz
                           AC380or415V±15%, 50/60 Hz
      特殊規格:        DC24V, 48V, 110V, 220V±10%
      無源式:           電源來自于輸入電壓,輸入電壓須
                           介于額定電壓的±15%
      電源變動影響:  ≦0.05% R.O.
      消耗功率:        ≦4VA
      相互干擾影響:  ≦0.1%額定輸出介于每個組件之間
      磁場強度影響:  400ATM≦0.2% R.O.
      操作溫度:        0~60℃
      操作相對濕度:  20~95 %RH,  非結露
      溫度系數:        ≦100 PPM/℃
      庫存溫度:        -10~70℃
      隔離強度:        IEC414, IEC688:1992, ANSI C37.90a
                           介于輸入/輸出/ 電源/機殼
                           AC 4KV, 50/60Hz, 1 min.
      電壓沖擊測試:  IEC255-4, ANSIC37.90a
                           6KV, 1.2 x 50 µ sec.
                           共通模式&差異模式
      安全規范:        IEC414 , BS5458
      保護等級:        IEC529 (IP50)
      隔離:             輸入/輸出/電源/機殼
      絕緣電阻:       ≧100Mohm, DC500V
      性能:             設計要求為IEC688
      安裝方式:       壁掛式or導軌安裝(EN 50022)
      重量:             650公克以下

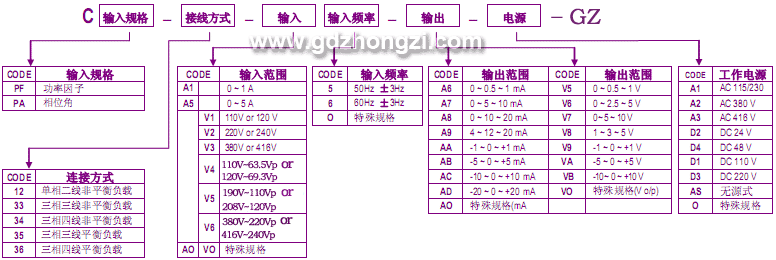

三。型號規格選型表
