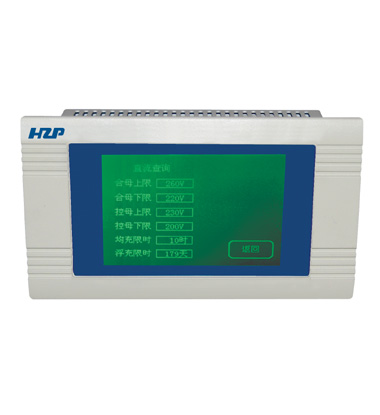

產品型號

      HZ-JK-03

適用范圍

      觸摸屏式監控系統可配置多種整流模塊，可支持任何接線方案的直流電源系統，適用于各種直流電源屏(柜) 。

功能特點

● 采用大屏幕觸摸屏，點陣液晶顯示，長壽命LED背光，實現全漢化顯示，除完 成常規數據測量， 電源系統運行狀態的實時顯示外，還提供各種菜單、信息提示、屏幕觸摸操作，真正實現人機對話操作；

● 采用以數字化DSP為核心的集散式監控系統，模塊化設計；對交流配電、直流饋電、整流模塊、電池組和系統支路絕緣實施全方位的監測和控制；

● 對電池電壓、充放電電流的精確管理及嚴格控制是保護電池及延長電池使用壽命的關鍵，為此本監控系統根據用戶設定的充電參數（如電壓保護值，充電限流值、維護性均充間隔時間等），調整整流模塊的充電方式、充電電流，自動完成電池的精確管理及保養維護；

● 電池溫度補償功能，免維護電池的充電電壓需要隨環境溫度的變化做相應的調整，才能保障電池 處于最佳工作狀態，延長電池使用壽命。本監控模塊可自動完成電池溫度補償，確保電池工作在最佳狀態；

● 通過顯示屏，信號燈及聲光報警提供各種工作狀態、故障類型、故障部位指示；系統故障可準確定位，使系統維護變得簡單有效；

● 監控系統的軟硬件采用開放式設計，根據客戶不同需求可隨時增加、修改監控的測量、控制參數，以及監控功能配置；

● 檢測雙路交流供電電壓和交流接觸器狀態，當一路電網掉電、電壓過高或過低、電網三相不平衡時自動將系統供電切換到另一路并發出聲光報警；

● 監測整流模塊的輸出電壓和故障狀態：當模塊有故障時，監控系統發出聲光報警信號；

● 可本地或遠程控制整流模塊的開/關機、自動電池充電均浮充轉換；

● 監測各直流饋電輸出的電壓、電流，各饋電輸出開關狀態、熔斷器狀態、絕緣狀態和降壓模塊狀態，當發生異常情況時發出聲光報警；

● 監測電池電壓及充放電電流：當市電中斷由電池維持向負載供電時，如果電池電壓降至低壓告警值，監控模塊發出聲光報警；當市電恢復后監控系統可對電池進行自動均衡充電管理；若電池長期處于浮充狀態，為保養電池每隔一定時間進行一次均衡充電（時間由用戶設定，默認時間為720小時），以保持電池容量；另外當用戶認為有必要對電池進行均充電時，亦可通過按鍵操作進行手動均衡充電；

● 單體電池監測具有過壓、欠壓和差壓報警功能，準確查找故障電池；

● 支持母線、支路絕緣檢測，支路絕緣阻值過低報警；

● 采用電力部標準協議，RS232或RS485串行通訊接口，9600BPS波特率，可方便地與電力自動化系統對接，實現電源系統“遙信、遙測、遙控、遙調”的四遙功能；

● 系統對重要故障提供8組繼電器常開觸點輸出，故障內容可按用戶需要自行設定。
