產品介紹:

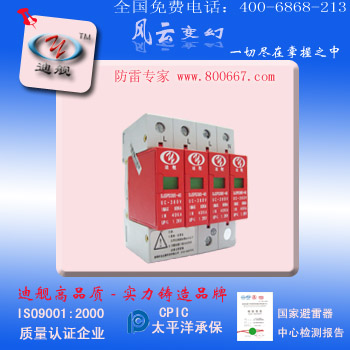

迪艦-DJSPD380系列產品（箱式/模塊式）采用高能亞敏防雷元器件，大功率長壽命。適用于A/B級防雷保護,用于雷擊時等電位連接,及防雷/避雷/SPD浪用保護,安裝在LPZP區與LPZ區與LPZ區交界處,通常安裝在樓層配電箱、計算機中心電信房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱箱內，分散型小別墅應將SPD安裝在住戶配電箱內。
產品特性:
◆A。B級保護
◆殘壓低,漏電流小
◆熱脫扣/熔斷功能,響應速度快
◆模塊為插拔式模式模塊化結構,安裝/更換方便
◆模塊為標準35mm導軌安裝 防雷箱為掛壁安裝
◆劣化/失效顯示,綠色(正常)、紅色（失效）防雷箱由指示燈顯示
◆可附加遙信報警裝置
◆防止弱電子設備受過電壓浪涌的破壞;
◆主要應用于設備前端的雷電浪涌保護;
◆防雷箱為一體化全保護設計符合國際標準并獲得中國權威部門認證
◆殘壓低,泄流量大,漏電流小,響應時間快,狀態顯示;
產品適用:
本產品用于電源配電柜，機房電源，380V以下配電室等
產品參數：
|
產品型號 |
DJSPD380-20 40 60 80 |
|
產品名稱 |
箱式浪涌保護器 |
模塊式浪涌保護器 |
|
外殼材料 |
金屬外殼 |
阻燃增強尼龍 |
|
安裝支架 |
掛壁安裝 |
35mm寬電氣安裝導軌 |
|
劣化指示 |
指示燈指示 |
窗口指示 |
|
外形尺寸(長*寬*高)cm |
15*23*6.5cm |
（20~40ka）7*9*6cm
（60~80ka）11*9*6cm |
|
接線方式 |
并聯式/凱文式 |
|
額定工作電壓Un |
385V 48／62Hz |
|
最大持續工作電壓Uc |
440V 48／62Hz |
|
保護水平Up |
<1.2kV |
<1.5kV |
<1.8kV |
<2.0kV |
|
標稱放電電流In(8/20) |
20kA |
40kA |
60kA |
80kA |
|
最大放電電流Imax(8/20) |
40kA |
80kA |
100kA |
120kA |
|
反應時間tA |
<25ns |
|
漏電流1mA(75％U) |
≤20 μA |
|
最大后備保險絲溫度 |
135度 |
|
遙信端子額定電流 |
無 / 有1A |
|
外殼防護等級 |
IP20 |
|
工作溫度范圍 |
-40℃～+70℃ |
|
空氣相對濕度 |
室內溫度條件下30％～90％ |
|
執行標準 |
GBl8802.1、lEC61643-1 |
|
接線方式 |
10~16mm2接線端子 |
安裝方式：
注意事項：
1: 設備型防雷器輸出端所有端口均連接被保護設備
2: 正負線路不要接反或接錯
3: 產品均不帶防水設計安裝時請裝于防水箱內
4: 設備型防雷器安裝在被保護設備前端1米內越近越好
5: 設備需要定期檢查，產品劣化后必須立即更換
6: 切記不可帶電作業
7: 接地一定要良且直電阻不得大于4歐姆
8：防雷器是防雷工程中的一部分，為了確保安全必須由具備國家防雷施工資質的工程單位設計施工
9：防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災
如有不明之處請聯系我們 電話：4006868213
|
