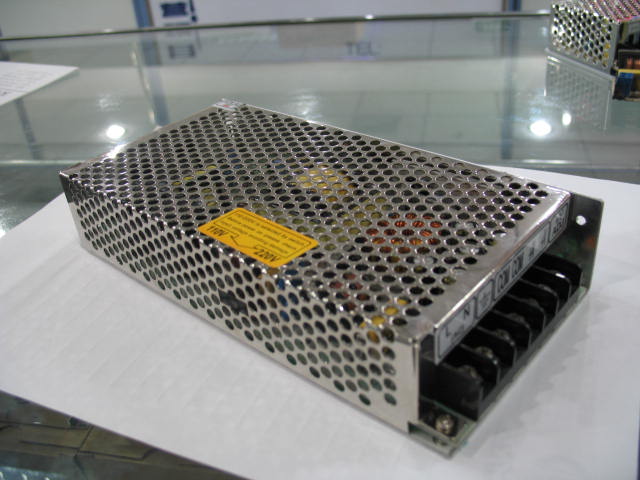

120W單組雙組開關電源
產品詳情
|
|
|
特點 : |
|
|
|
|
高效率，高可靠
開關選擇輸入電壓范圍
100%負荷燒機測試
保護特性：短路/過載/過壓
空氣冷卻
工作頻率28KHz
2年保質期
外殼編號：H005
尺寸: 199*110*50mm（L*W*H） |
|
|
外殼編號：H005 | |
|
型號 |
HD-120A |
HD-120B |
|
CH1 |
CH2 |
CH1 |
CH2 |
|
輸出 |
直流輸出電壓 |
5V |
12V |
5V |
24V |
|
輸出電壓容差 |
±2% |
±6% |
±2% |
±7% |
|
額定輸出電流 |
12A |
5A |
6A |
4A |
|
輸出電流范圍 |
2-12A |
0.5-5A |
2-10A |
0.4-4A |
|
輸出功率 |
120W |
126W |
|
紋波及噪音 |
60mVp-p |
120mVp-p |
60mVp-p |
150mVp-p |
|
直流電壓可調范圍 |
CH1：-5%，+10% |
CH1：-5%，+10% |
|
啟動、上升、保持時間 |
200ms,50ms,20ms滿載 |
|
輸入 |
輸入電壓范圍 |
88～132 VAC / 176～264VAC47～63 Hz；由開關選擇248～370VDC |
|
交流輸入電流 |
2.8A/115 V1.6A/ 230 V |
|
效率 |
78% |
80% |
|
沖擊電流 |
冷啟動電流35A |
|
漏電流 |
＜3.5mA/240VAC |
|
保護特性 |
過載保護 |
105%～135% |
|
保護方式：切斷輸出復位：重新啟動 |
|
過電壓保護 |
115%~135% |
|
保護方式：切斷輸出復位：重新啟動 |
|
環境 |
工作溫度、濕度 |
-10℃～+60℃；20%～90 %RH |
|
保存溫度、濕度 |
-20℃～+85℃；10%～95 %RH |
|
抗震性 |
10～500Hz，2G 10min./1周期，時長60分鐘，各軸 |
|
安全 |
耐壓性 |
輸入輸出間：3KVAC輸入與地：1.5KVAC輸出與地：0.5KVAC |
|
絕緣電阻 |
輸入輸出間，輸入與地，輸出與地：100M Ohms/500VDC |
|
符合標準 |
安全標準 |
符合1950,TUV EN60950 |
|
EMC標準 |
符合EN55022 (CISPR22), EN61000-3-2,-3，EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024 |
|
其它 |
重量 |
0.82Kg |
|
包裝 |
16pcs/14.2Kg/0.95CUFT |
|
備注 |
1. 所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。
2. 紋波和噪聲電壓是在20MHz帶寬示波器帶12英寸雙絞線末端加0.1μ和47μ電容時測得。
3. 容差是電壓設定誤差、電壓調整率和電流調整率之總和。
4.本電源考慮做為一個器件安裝在最終設備上，該設備必須重新確認它的EMC指標。 | |
