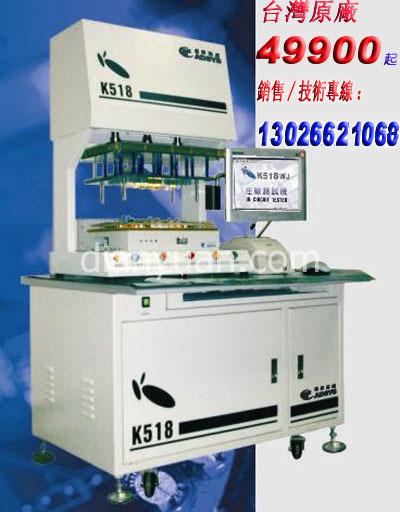

ICT電解電容極性測試機(499900臺灣原廠)
產品詳情
| 長久以來，電解電容極性(Polarity)測試一直是品保人員心中永遠的痛。 電解電容的反插在PCB上形同潛藏的不定時炸彈，不知何時有爆裂的危險。 傳統ICT對電解電容極性測試可測率僅30~50%，不但測試時間長，且漏判率高，而采用人工目視檢查亦同樣耗時而不可靠。
本公司電解電容極性測試系統采用最新研發ECPD Technology (Electrolytic Capacitor Polarity Discriminating Technology，簡稱 EC Jet) 針對實裝電路板電解電容極性測試，提出整體解決方案，可測率趨近于100%，真正不漏判，滿足您生產線上實裝電路板電解電容極性測試的需求。
- 針對電解電容，可測率趨近100%
- 固態防爆電解電容極性100%測試
- 并聯電解電容漏件測試
- 測試速度超快，50顆電解電容 < 2 秒
| |
| 規格
| |
| 機 種 |
ECT101(桌上型) |
ECT101P(落地型) |
| 測試點數 |
128 PINS(Standard) |
192 PINS(Standard)
1024 PINS(Maximum) |
| 測試步驟 |
1 ~ 1024 STEPS |
| 開 關 卡 |
每一通道卡有64個通道，采用CMOS+RELAY的最新方式 |
| 測試速度 |
開 / 短路 ： 0.5秒 / 128點
50個電容 ： < 2秒(typical) |
| A/D...D/A |
14位元 |
| 信號源 |
AC電壓 ： 10mVpp ~ 2500mVpp
DC電壓 ： 10mV ~ ±1250mV
AC/DC電流 ： 10uA ~ 20mA
測試頻率 ： 120 1020 10K 100KHz(60HzAC)
測試頻率 ： 100 1K 10K 100KHz(50HzAC) |
| 測試范圍 |
100pF ~ 40mF ±2 ~ 5% |
| 主處理機 |
CPU：工業用電腦
RAM：16MB
H.D.：2MB DOC(Disk On Chip)
F.D.：1.44MB(3.5")
顯示器：SVGA(OPTION) |
CPU：80586以上
RAM：32MB以上
H.D.：4.3GB以上
F.D.：1.44MB(3.5")
顯示器：SVGA |
| 電路板工作尺寸 |
500 x 350mm(Standard)，可依客戶需求再擴大 |
機器尺寸
(WxDxH) |
480 x 460 x 178mm |
1000 x 700 x 1650mm |
| 使用電源 |
AC100 ~ 240V ±10%,(50Hz,60Hz) Full Range | | |
