Vishay IGBT功率模塊在TIG焊機中提高效率并降低傳導損耗

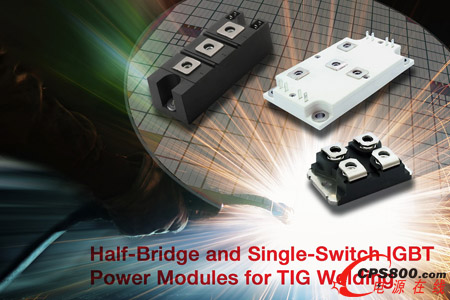

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，發布4款專為TIG焊機設計的新型半橋和單開關管IGBT功率模塊---VS-GP100TS60SFPBF、VS-GP250SA60S、VS-GP300TD60S和VS-GP400TD60S。這四款器件采用Vishay的獨家Trench PT IGBT 技術制造，集電極到發射極的電壓極低，只有1.10V，關斷開關能量低至11mJ，可用于輸出逆變級。

    今天發布的Vishay Semiconductors器件采用Trench PT IGBT結構，實現了比平面IGBT更小的尺寸，具有更高的電流密度和更低的熱阻（結到外殼），在性能上絲毫沒有縮水。器件的集電極到發射極的電壓較低，能夠?qū)崿F(xiàn)極低的傳導損耗，同時其關斷開關能量比前一代器件低50%，可提高效率和長期可靠性。

    半橋VS-GP100TS60SFPBF、VS-GP300TD60S和VS-GP400TD60S把Trench PT IGBT與HEXFRED®和FRED Pt®防并聯二極管組合在一起，采用高度極低的17mm INT-A-PAK封裝和雙片INT-A-PAK封裝。單開關管VS-GP250SA60S采用SOT-227封裝，典型雜散電感非常低，還不到5nH，通過UL file E78996的認證。

   這些模塊符合RoHS，工作頻率為1kHz，集電極到發射極電壓為600V，集電極連續電流為100A～400A。器件可以直接安裝散熱片，EMI小，減少了對吸收電路的要求。

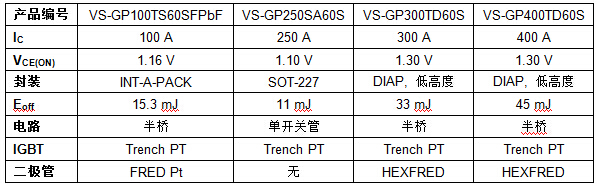

    器件規格表：
