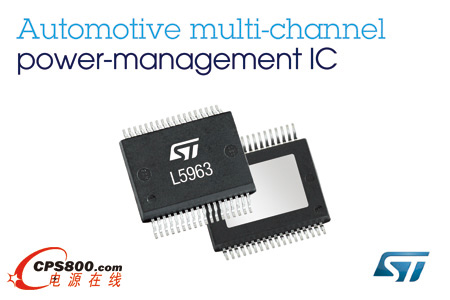

意法半導體（ST）推出汽車級多路輸出穩壓器

現尺寸更小、更經濟的車載信息娛樂系統

    意法半導體的新系列高集成度汽車級電源管理芯片在單片上集成多個穩壓器，有助于汽車系統廠商降低車載信息娛樂產品的成本和尺寸。作為該系列的首款產品，L5963集成兩個降壓DC-DC轉換開關穩壓器、低壓降（low-dropout）線性穩壓器和高邊驅動器（high-side driver）。

    L5963采用意法半導體最先進的BCD8s汽車級半導體制造工藝和深溝道隔離（DTI, Deep Trench Isolation）技術。BCD（Bipolar-CMOS-DMOS）技術是意法半導體的獨創技術，可在同一顆芯片上集成各種高低壓器件，這意味著片上集成的三個穩壓器均可直接連接汽車電瓶，無需中間適配電路（intermediate circuitry），同時深槽隔離技術還可提高內部模塊之間的隔離度，以降低內部模塊相互干擾。

    L5963的主要特性：

    ·在一個精巧封裝（PSSO36）內集成三個穩壓器；

    ·設計靈活性最大化：三個穩壓器均能直接連接汽車電瓶，使用簡單的電阻-電阻外部器件即可設定輸出電壓，同時也可通過硬件引腳單獨啟用或禁用每個穩壓器；

    ·開關頻率高達2MHz，最大限度降低外部元器件尺寸；

    ·每個DC-DC穩壓器的輸出電流高達3A，可滿足汽車系統的嚴格要求；

    ·低耗散功率（power dissipation），在250kHz時，能效超過90%；

    ·待機靜態電流極低（典型值為25μA），這對汽車系統至關重要，因為汽車子系統始終連接至汽車電瓶；

    ·500mA的內部高邊驅動器，可保護子系統與電瓶的連接；

    ·DC-DC穩壓器之間的相移為180°，最大限度地降低電磁干擾輻射；

    ·符合AEC Q100汽車級認證，適用于任何汽車電子系統。

    高集成度及BCD技術為客戶省去了在電瓶和穩壓器之間的預穩壓器（pre-regulator），同時用一個器件即可替代多個穩壓器，降低了設計成本及印刷電路板面積。

    PSSO36封裝有兩個選項：slug down適用于低功率應用，slug up適用于大功率應用（需要安裝散熱器）。<
