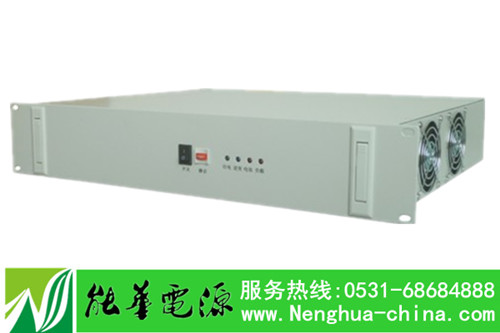

DC48V轉AC220V通信逆變器
詳細描述
|
|
|
產 品 說 明
|
|
通信專用逆變電源是通信系統新一代的專用電源，主要針對通信系統的特點和要求設計制造，適合通信
系統對供電設備高質量、高可靠性的要求，適用于具有蓄電池組的通信機房，各類數字通信設備、信息
網絡系統服務器、交換機、智能平臺系統等需要 220V 交流供電的場所。
通訊逆變電源特點 :
1 、輸入直流48V，輸出純正弦波交流220V，波形純凈穩定，消除電網干擾；
2 、輸出采用隔離變壓器，輸出電壓穩定，安全
3 、交流旁路不間斷切換；
4 、具有完善的欠壓、過壓、過載、過熱、短路，接反等多種保護功能；
通信逆變電源原理圖：
【通信逆變器規格】
直流48V輸入，交流220V輸出；容量有：500VA、1KVA、2KVA、3KVA、4KVA、5KVA
|
逆變電源主要特點 |
|
NHDA系列正弦波逆變電源是濟南能華新一代數字化、智能化產品，專門針對電力系統設計的，
是把直流電變換成正弦波電源的DC/AC功率變換裝置。 |
|
☆軟件保護與硬件保護的復合保護模式，可靠性高。 |
|
☆具備完善的保護功能：輸入極性反接、輸入過欠壓、輸出過壓、過流、短路、機內過熱、
另有軟啟動功能。 |
|
☆采用三節復合濾波及磁屏蔽，減少了對輸入端的反灌噪聲電壓，電磁兼容性優良。 |
|
☆智能型風扇調速系統。 |
|
☆可接純感性負載(需降額使用)。 |
|
逆變電源技術參數
|
|
型號 |
NHDA500VA-482 |
NHDA1000VA-482
|
NHDA2000VA-482
|
NHDA3000VA-482
|
NHDA5000VA-482
|
|
額定容量 |
500VA |
1000VA |
2000VA |
3000VA |
5000VA |
|
額定輸出功率 |
400W |
800W |
1600W |
2400W |
3500W |
|
直
流
輸
入 |
額定輸入電壓 |
48V |
|
額定輸入電流 |
10A |
25A |
50A |
75A |
125A |
|
關斷電壓范圍 |
40V～60V |
|
開機電壓范圍 |
46V～57V |
|
反灌雜音電流 |
≤10% |
|
交
流
輸
入 |
允許旁路電壓 |
220Vac±15% |
|
額定輸入電流 |
2.3A |
4.5A |
9.1A |
13.6A |
22.7A |
|
旁路轉換時間 |
≤5ms |
|
交
流
輸
出 |
額定輸出電壓及頻率 |
220Vac,50Hz |
|
波形 |
純正弦波 |
|
額定輸出電流 |
1.8A |
3.6A |
7.2A |
10.8A |
16A |
|
輸出電壓精度 |
220V±1.5% |
|
輸出頻率精度 |
50Hz±0.1% |
|
波形失真率(THD) |
≤3% (線性負載) |
|
動態響應時間 |
5% (負載0←→100%) |
|
功率因數(PF) |
0.7/0.8 |
|
過載能力 |
120%,30秒 |
|
逆變效率 |
≥85% |
|
工
作
環
境 |
絕緣強度 |
1500Vac,1分鐘 |
|
噪音(1米) |
≤40dB |
|
使用環境溫度 |
-5℃～40℃ |
|
濕度 |
0～90%,不結露 |
|
使用海拔 |
≤1000m |
|
冷卻方式 |
強制風冷 |
|
逆變器狀態 |
市電正常、逆變正常、電池欠壓、輸出過載 |
|
機
械
尺
寸 |
19英寸機架式(2U) |
482×88.8×252(mm) |
482×88.8×352(mm) |
482×88.8×382(mm) |
|
重量 |
5Kg |
7 Kg |
8 Kg |
11 Kg |
13 Kg |
|
臺式(寬高深) |
/ |
175×274×452(mm) |
220×330×452(mm) |
|
重量 |
/ |
8 Kg |
9 Kg |
12 Kg |
15 Kg |
|
顏色 |
電腦白（灰） |
|
保護功能 |
輸入欠壓、過壓；輸出過載、短路保護、市電高低壓保護 |
|
輸出方式 |
插座或接線端子 |
接線端子 | | | |
