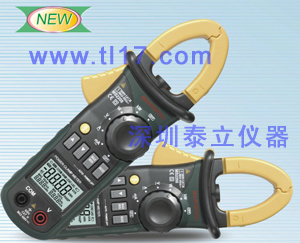

MS2208單相鉗形諧波功率表
地區城市：廣東省－深圳市 更新時間：2011-5-30 8:42:09
聯 系 人：張忠發 有效期限：2012-5-30 8:42:09
公司名稱：深圳市泰立儀器儀表有限公司
電子信箱：taili668@163.com 聯系電話：0755-82513866,82513966,83981166、83981822
華誼MS2208單相鉗形諧波功率表簡介：
概述
MS2208單相鉗形諧波功率表是一手持式智能功率測量?jī)x表，它集數字電流表和功率測量?jī)x于一體。儀表由電壓、電流、功率三個通道和微型單片機系統組成，配有強大的測量和數據處理軟件，完成電壓、電流、有功功率、功率因素、視在功率、無功功率、頻率、諧波參數的測量、計算和顯示，性能穩定，操作簡便。儀表尤其適用于現場電力設備以及供電線路的測量和檢修，手持式鉗形結構，體積小、重量輕，用戶可隨身攜帶，使測量變得輕松、快捷。對于單相功率測量的用戶，MS2208是您理想的選擇。
特點
用于單相回路測試，可進行功率、電壓、電流、峰值，,頻率、功率因數，相角測量。
真有效值測量：可在電流波形嚴重畸變時準確測量。
采用專用低功耗高速單片微處理器，應用復雜算法，能快速、精確測量出結果，最大能測量20次諧波及其畸變量。
手持式鉗形結構，重量輕，攜帶方便。
華誼MS2208單相鉗形諧波功率表技術參數：
技術指標
準確度： ±（%讀數+字?jǐn)?shù)） 環境溫度在18℃～28℃， 濕度80%，電壓、 電流的頻率是在45Hz～65Hz
交流電壓 RMS
|
量 程 |
準確度 |
最小分辨率 |
輸入阻抗 |
|
10V-600V |
±(1.0%+5) |
0.1V |
1兆歐 (10Pf 并聯) |
允許最大的過載電壓：750V (RMS)
交流電流 RMS
|
量 程 |
準 確 度 |
最小分辨率 |
|
2mA-3999mA |
±(2%+5) |
0.01mA |
|
4A-200A |
±(2%+5) |
0.01A |
允許最大的過載電流：220A
單相有功功率 （W）
|
量 程 |
準 確 度 |
最小分辨率 |
|
0.01W-120KW |
±(3%+5) |
0.01W |
最小輸入電流10mA，最小輸入電壓10V
功率因數
|
量 程 |
準 確 度 |
最小分辨率 |
|
0.3～1 容性 |
±(0.02+2) |
0.001 |
|
0.3～1 感性 |
±(0.02+2) |
0.001 |
最小輸入電流10mA，最小輸入電壓10V
無功功率 (VAr) 2=(VA) 2+W 2
|
量 程 |
計 算 精 度 |
最小分辨率 |
|
0.01W-120KW |
±(3%+5) |
0.01VAr |
最小輸入電流10mA，最小輸入電壓10V，根據測量V、A、kW的值，計算無功功率VAr的值，計算精度為±0.01%量程值。
頻率 (Hz)
|
量 程 |
準 確 度 |
分 辨 率 |
|
30Hz～1kHz |
0.5%+1字 |
0.1Hz |
最小輸入電壓10V,最小輸入電流10mA
諧波測量
|
諧波次數 |
諧波電平精度 |
|
1 |
±(3.0%+10字) |
|
2-6 |
±(3.5%+10字) |
|
7-8 |
±(4.5%+10字) |
|
9-10 |
±(5.0%+10字) |
|
11-15 |
±(7%+10字) |
|
16-20 |
±(10%+10字) |
最小輸入電壓20V,最小輸入電流20mA
附件
|
內容 |
數量 |
|
使用說明書 |
×1 |
|
電池 |
1.5V AA A電池×3 |
|
測試筆 |
×1 |
|
測試夾子線 |
×2（紅，黑） |
|
包裝盒 |
×1 |
