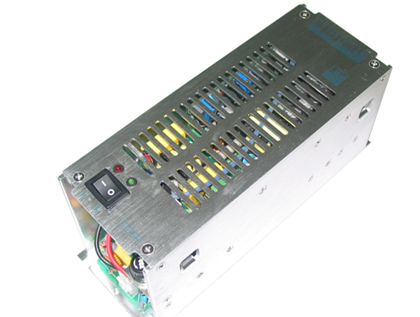

PC-222418B1-2(26V)是一種具有多路輸出的AC/DC中小功率電源
地區城市：廣東省－深圳市 更新時間：2011-5-19 14:14:04
聯 系 人：張小姐 有效期限：2011-6-19 14:14:04
公司名稱：深圳市金威源科技有限公司
電子信箱：cehua@gold-power.com 聯系電話：0755- 83433152
PC-222418B1-2(26V)是一種具有多路輸出的AC/DC中小功率電源，整個電源采用最新電路設計，具有結構緊湊、性能可靠。整機穩壓精度高，輸出效率高。輸入電壓范圍寬，適用于農村電網。輸入具有過欠壓保護，輸出具有短路保護、過流保護、過壓保護及過溫保護，整機具有告警功能、鋰電池充電功能，冷卻采用自然方式。整個電源嚴格按安規要求設計，符合信息技術設備安全標準要求。
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：10%～90%
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：自然傳導散熱
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vac |
145 |
220 |
285 |
|
|
輸入啟動電壓 |
Vac |
165 |
|
280 |
|
|
輸入電壓頻率范圍 |
Hz |
45 |
50 |
55 |
|
三、輸出電氣特性
1、基本輸出特性
|
輸出電壓 |
輸出電壓范圍 |
輸出電流范圍 |
紋波 |
備 注 |
|
+26V |
26.1V～26.4V |
|
≤50ｍV |
+26V/ |
|
+9V |
9.10V～9.3V |
|
≤30ｍV | |
|
+5V |
4.90V～5.15V |
|
≤30ｍV | |
|
+12V(MODEM) |
11.75V～12.25V |
|
≤50ｍV | |
|
電池16.4V |
16V～16.4V |
|
- |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF薄膜電容和10uF/50V高頻電解電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
- |
144 |
|
自然冷/滿載輸出 |
|
輸出效率 |
％ |
73 |
|
- |
額定輸入/輸出 |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
|
