保定國電中科電氣有限公司隸屬河北省保定市國家高新技術開發區，是專業致力于電力系統電氣自動化設備和儀器儀表的研發、生產和銷售的高新技術企業。公司有多年零序電流互感器的生產經驗，質量?jī)?yōu)于國標GBl208—1997《電流互感器》，并通過了電力工業部電氣設備質量檢測中心型式試驗(武高所)。產品已用于國家許多重點工程，如天安門廣場、天津新港、奧運場館等，產品銷往北京、天津、上海、江蘇、浙江、山東、福建、云南等二十幾個省市。

使用條件

1、環境溫度： 最高溫度+60℃ 日平均氣溫不超過+40℃ 最低氣溫-5℃；
2、海拔不超過1000m (高原使用時特殊定貨)；
3、相對濕度 < 85％。

產品類別及主要數據

1、交流電壓0.4KV以上（電纜）；
2、電網頻率50Hz；
3、同名端：一次由“L1”側穿入，二次為“K1”；
4、型號及數據、外形尺寸見圖表。



安裝

1、整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

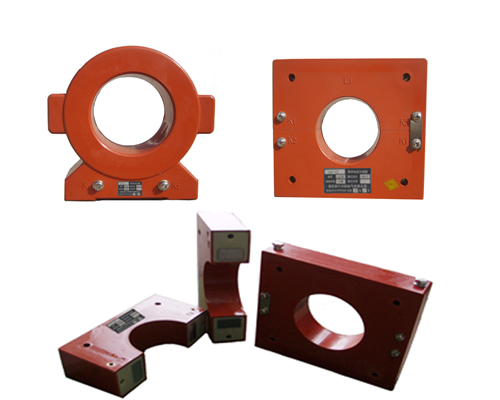

2、開口式互感器安裝不受電纜敷設與否的限制，具體安裝方法如下：
（1）、拆下互感器“ K1 ”、“ K2 ”的聯接壓片。
（2）、將互感器頂部?jī)蓷l內六角螺栓松開拆下，互感器就分成兩部分。
（3）、將互感器套在電纜上，把兩個接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分然后擰上內六角螺栓，互感器兩部分要對齊以免影響性能。
（4）、將聯接片固定在“ K1 ”、“ K2 ”上。
（5）、開口式互感器上下兩部分不可與其他互感器互換。

定制

由于電力系統的快速發展，運行方式多種多樣，各類型的保護及裝置層出不窮，又有大批的保護裝置進口，所需要的零序電流互感器種類也就很多，我公司可根據用戶需要，設計生產各種零序電流互感器和各種內孔的互感器以及其配套的保護裝置內的變送傳感器。

定貨時請說明

1、產品型號、內孔直徑；
2、一次零序電流，二次電流（或電流比）；
3、二次負荷容量或負載阻抗；
4、準確限值系數、準確級（如果有）。



ABS外殼澆注式零序電流互感器數據及尺寸

注：φ8.5四孔為通孔，B、C為四孔間尺寸，可做水平安裝使用，建議使用M6螺栓安裝。
